Вилка со штоком 1,5" в стакан под 1,125", 44мм.

Нужна помощь!
Есть Recon со штоком 1,5", есть рама Merida TFS 100 2008г. Внутренний диаметр рулевого стакана 44мм. Хочу туда её. Это возможно, для этого нашёл такую рулевую http://www.chainreactioncycles.com/Mode ... elID=55505 , но с герметичностью у нее плохо, судя по отзывам. Посоветуйте аналог, кто сталкивался!

был не в себе

Последний раз редактировалось Alexashko 06.02.2013, 20:11, всего редактировалось 1 раз.

ROMARIO

Тебя спасет штангенциркуль - для более детального измерения стакана или спецификация на байк с названием стандарта стакана и его размерами, так же спецификация Хоупа по размерам их чашечек и, собственно, сами чашечки по одной штуке из этой пары:

http://www.chainreactioncycles.com/Mode ... elID=70725
http://www.chainreactioncycles.com/Mode ... elID=70727

А вообще вот, почитай полезный мануал с сайта хоупа: http://www.hopetech.com/webtop/modules/ ... 011Web.pdf

Там доступно и в картинках - под какой стандарт в какой комбинации и какие чашки нужны.

kirill-k2ты бы сначало посмотрел че куда он хочет сунуть
44мм это стандартный стакан под полуинтегрированную рулевую и вилку 1.125, а туда собераются сунуть обычную рулевую под вилку с 1,5 штоком и посадочным в 44мм.. интересно шток в 40мм влезит ли в трубу, чтото я сомневаюсь.

Задача проста: впихнуть невпихуемое)

ну как не странно, по ссылке все же правильная рулевая получается
1.5" steerer fork in 44mm dia headtube with external top and bottom cups

рулевая правильная, только 44мм это посадочное место, а не внутренний диаметр трубы, вполне допустимо что туда конус влезит, а вот целком, я бы сначало померял.

Последний раз редактировалось Пушной звер 08.02.2013, 10:37, всего редактировалось 1 раз.

Задача проста: впихнуть невпихуемое)

Ещё как впихивается
Уже заказал рулевую, ту что по ссылке указывал. Нашёл только одну альтернативу от Cane Creek, которая представляет из себя чашку-переходник под рулевую 1.5" (44мм на 49мм) - этакий "расширитель" стакана. Но цена 95 евро за пару чашек, плюс ещё обычную рулевую 1.5" купить надо. Поэтому Нюк Пруф оптимален - 66$ готовое решение, пусть даже с плохой влагозащитой (но это ещё проверить надо).

ROMARIO
Короче, сам спросил - сам ответил)) Спасибо Велокубани за это))

Рома, если что, кувалда есть и материться умеем:)

katts

44mm это почти равно 1"3/4. Со внешними чашками должно влезть. Единственное, я бы посоветовал проверить диаметр центральной части рулевого стакана. Вот он может быть впритык к 1"1/2.

ROMARIO

Без чашечек пробовал вилку вставлять в стакан? ход есть?

ну так а я о чем????

Добавлено спустя 26 секунд:

ну так а я о чем????

Похоже, что о том же

katts

44mm это почти равно 1"3/4. Со внешними чашками должно влезть. Единственное, я бы посоветовал проверить диаметр центральной части рулевого стакана. Вот он может быть впритык к 1"1/2.

ROMARIO

Без чашечек пробовал вилку вставлять в стакан? ход есть?

Ход есть, стакан цилиндрический 42 мм, в местах посадки рулевой 44мм, шток вилки 38,1 мм. Отпишусь по результату с фото.

Добавлено спустя 1 минуту 55 секунд:

ROMARIO
Короче, сам спросил - сам ответил)) Спасибо Велокубани за это))

Всем спасибо за учасие

Последний раз редактировалось ROMARIO 11.02.2013, 10:27, всего редактировалось 1 раз.

интересно чем дело кончилось, ибо владею Меридой с таким же стаканом...

Если стакан под рулевую (1-1/8" Zero Stack ZS Standard) ZS44/28.6|ZS44/30 , то установив рулевую Nukeproof Warhead 44EEOS, можно будет поставить вилку с 1.5" (1 1/2") штоком -


http://www.nukeproof.com/products/components/headsets
http://www.chainreactioncycles.com/Sear ... ead+44EEOS
Nukeproof Warhead 44EEOS Headset Specifications:
1.5" steerer (Oversize) fork in 44mm diameter head tube
External top and bottom cups
Headtube: 44mm ID
Top Cup Type / Depth: External 14.8mm
Bottom Cup Type / Depth: External 14.8mm
Stack Height: 32mm
S.H.I.S. Top Cup / Bottom Cup: EC44/38.1 - EC44/40
Weight: 179g

В такой стакан рамы (1-1/8" Zero Stack ZS Standard) можно поставить и конусную (1-1/8" to 1.5" tapered) вилку, нужна рулевая Nukeproof 44IETS (или др. аналогичная от Hope, Cane Creek и т.д.)

Полезная и наглядная информация (схемы с точными размерами стаканов и штоков разных стандартов) есть в тех.каталоге Hope -
http://www.hopetech.com/webtop/modules/ ... 011Web.pdf
Также, с идентификацией стандарта стакана вашей рамы может помочь база(по рамам разных брендов), которая есть у Cane Creek -
http://www.canecreek.com/headset-fit-finder

Да спасибо, уже разобрался. Урвал новёхонький RS SID за 300 американских рублей, а он конусный. Буду на чайнике "ядерную" рулевую брать И наверно "ядерную" Втулку под 15 ось

интересно чем дело кончилось, ибо владею Меридой с таким же стаканом...

Все стало как родное, теперь кантрийник с 1,5" штоком и выносом, смотрится мощно.

Все стало как родное, теперь кантрийник с 1,5" штоком и выносом, смотрится мощно.

А фото можно увидеть?

мне вилка уже пришла, а вот рулевая с чайника еще в пути. Могу весь процесс установки запечатлеть, как только будут все ингредиенты на руках

рулевая приехала, завтра буду ставить. Результаты оглашу

Диабло.. Многие жалуюцца на скоропостижную смерть передних втулок нюк пруф, при чем с задними таких проблем нет.. Задумайся, погугли...

[Diabolo80]

Так то у меня только рулевая, вместо втулки взял вилсет Б\у по месту Да и поздно задумываться, нужно собирать все в кучу
____________________________________________________________________________________________________

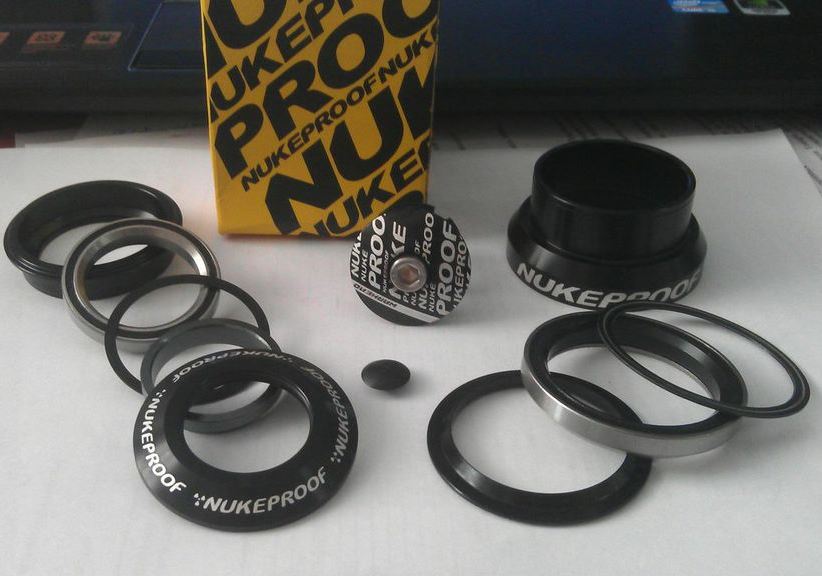

вот и рулевая

Вложения

Последний раз редактировалось Diabolo80 25.07.2013, 10:35, всего редактировалось 1 раз.

Ну вот, установка завершена.
Вот краткий "work log"
Собственно имея на руках "ядерную" рулевую на фото выше и
RS SID RLT 2012 Dual Air Tapered под 15 ось,

а также б\у вилсет от подвеса Norco с 15мм передней втулкой, было решено собрать всё это хозяйство в кучу. Так как варварские методы (зубило, стамеска, кувалда и тп.) я не приемлю, а покупать дорогостоящие инструменты ради "пару раз поменять рулевую" неохота, пришлось изготавливать все на скорую руку из подручных материалов. Благо в гараже, спасибо отцу и деду, инструмента и всякого добра более чем навалом.
Первым делом был изготовлен съемник для рулевых чашек, путём 5 минутной работы режущим инструментом системы "ножовка по металлу" были сделаны пропилы в обрезке трубы и лепестки разогнуты губцевым инструментом типа "пассатижи дружок"
Получился вот такой съемник

с помощью него и молотка были выбиты верхняя и нижняя чашки стоковой рулевой

Осмотр рулевого стакана показал, что посадочное места под нижнюю чашку не обладает достаточной глубиной (видимо "ядрёные" инженеры курили чай при проектировании, почему они не сделали нижнюю чашку с такой же юбкой как у верхней мне лично не понятно), пришлось опять орудовать ножовкой.

Для запрессовки рулевых чашек, был изготовлен пресс из шпильки и подходящих по размеру шайб.


С помощью него и были запрессованы чашки, сначала нижняя, затем верхняя

Дальше вилку примерял, отпилил шток, вбил якорь и вуаля...


В итоге получилось примерно так....

Осмотр рулевого стакана показал, что посадочное места под нижнюю чашку не обладает достаточной глубиной (видимо "ядрёные" инженеры курили чай при проектировании, почему они не сделали нижнюю чашку с такой же юбкой как у верхней мне лично не понятно), пришлось опять орудовать ножовкой.

В стакане рамы не было посадочного места в 15мм (соответствующих стандарту ZeroStack -
http://home.comcast.net/~ktnr/MTB/Zero_Stack_Spec.bmp ) и поэтому пришлось обрезать нижнюю чашку до 8,5мм ?
Т.е. похоже "косяк" со стороны твоей рамы, а не у рулевой Nukeproof...
