Электрофикация велошлема на коленке.

[Аквилон]

Вот нашел как мне кажется простой изящный и недорогой вариант

[Diabolo80]

Материал шлема позволяет прикрутить к нему фонарь и акумбокс шурупами или винтиками . Буду чесать репу.

а вот это не стоит, ослабишь конструкцию шлема может лопнуть при ударе в этом месте

[loom]

Вот нашел как мне кажется простой изящный и недорогой вариант

Я тебе такую площадку и кусок двухсторонней липучки и так подарю . Просто мне сама концепция чегото торчащего из шлема не нравится . Да и както уж очень это на гопропузика смахивает .

- Лев , в нормальном котелке милиметра три пять стенка из весьма прочного пластика , и жесткого и эластичного одновременно , не думаю что он лопнет . хотяяя..... всеравно котелка нетуть

[kirill-k2]

Кстати, зашел на пролюмен и вот что нашел:

http://prolumen.ru/product/322/



Но цена...

Добавлено спустя 57 минут 13 секунд:
В поисках вариантов нашел еще
Xeccon Geinea I - Front Micro Cycle Light. Супер компактная (23х27мм) и легкая (23г) фара на 600 люменов. И питается от 8.4В. Вот только ссылку давать не буду, бо цена по текущему курсу неадекватная - от 8 тыр за пару перед+зад ((

Добавлено спустя 17 минут 26 секунд:

Хммммм....... А кателок это тема .Прикупить фарку типа такой, у неё и бокс в комплекте какой никакой , но супротив дождя длжен сдюжить. Материал шлема позволяет прикрутить к нему фонарь и акумбокс шурупами или винтиками . Буду чесать репу.

Посмотрел я эту фарку по поиску. Там сзади громадный бокс - размером с две батарейки... Но по факту - под один 18650. Имхо такой бокс - ненужное ненужно.

Добавлено спустя 1 минуту 10 секунд:
Но есть чтука другие модели под два аккума:

http://www.ebay.com/itm/XPE-LED-18650-A ... 5af9f9f21a

[loom]

Кирилл, там и в том что по ссылке бокс под два 18650, они стандартные на целый выводок похожих фонариков . Мне в том приглянулась конструкция, регулируемый вертикальный угол, нормальная оптика с отражателем. Ну и вообще он как то сбито смотрится, не хрупко , защищённо . Понятно что это субьективная иллюзия, но конструкция всяко жестче и стабильнее чем предлагалась в начале этой страницы, особенно если сквозь котелок гвоздями прибить
В продолжение темы боксов для аккума. Заглянул сегодня в магазин "Охотник", и глядя на витрину с боеприпасами заподозрил что это может подойти. И таки подошло

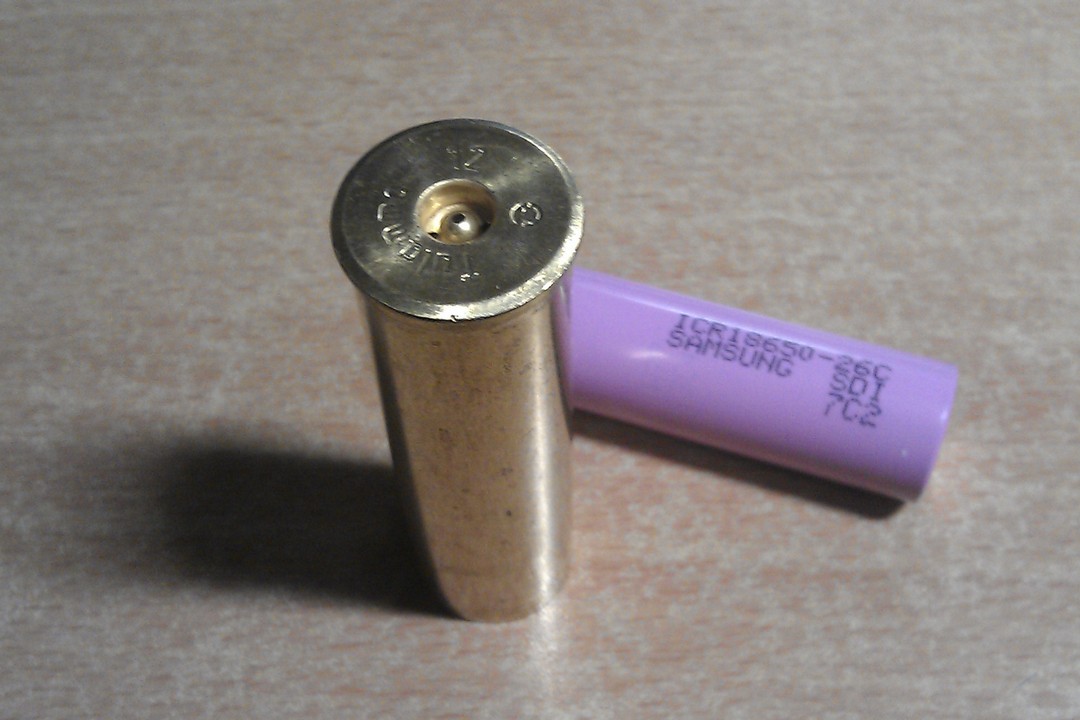

гильза 12ого калибра
(152.52 Кб) Просмотров: 4883

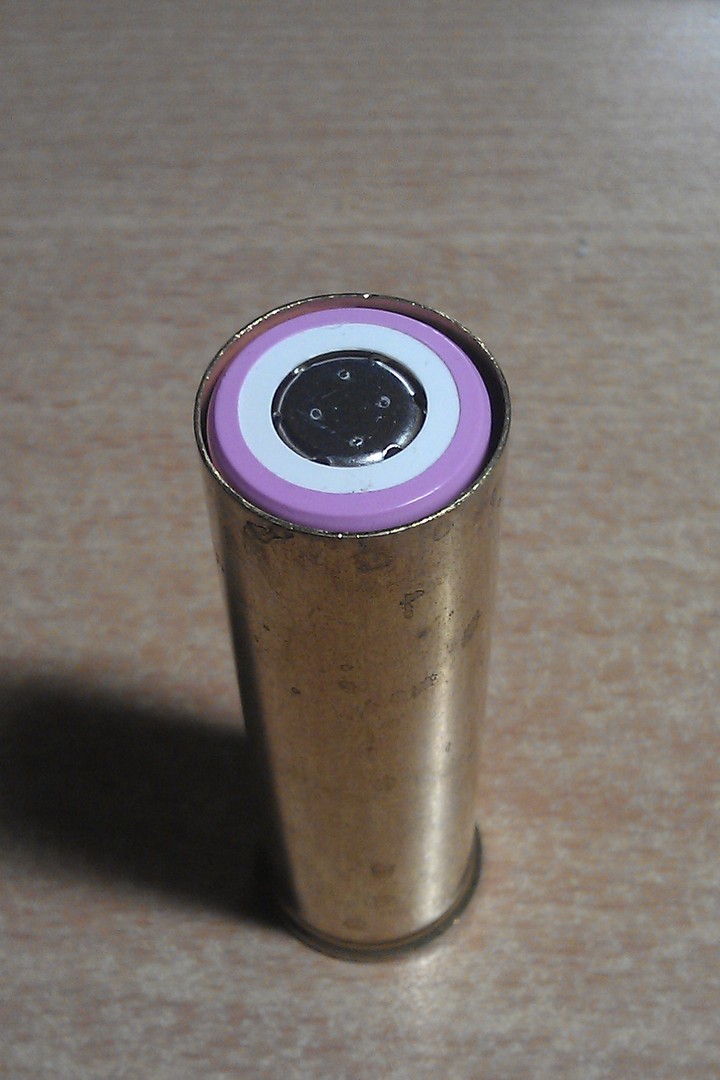

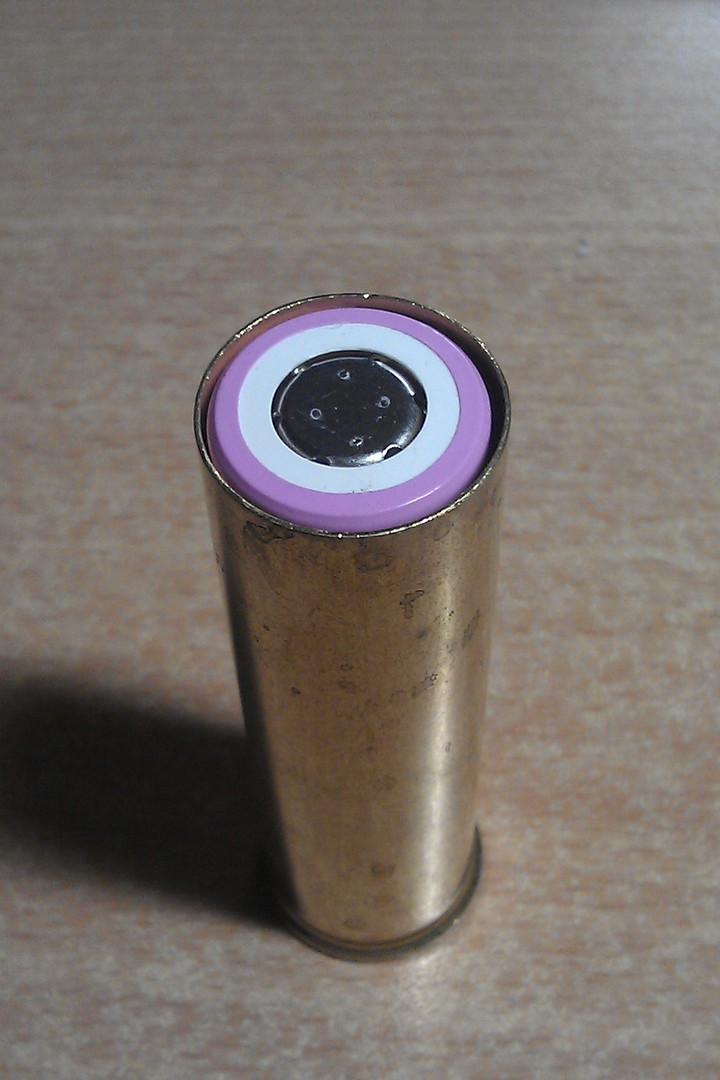

уже заряженая
(155.88 Кб) Просмотров: 4883

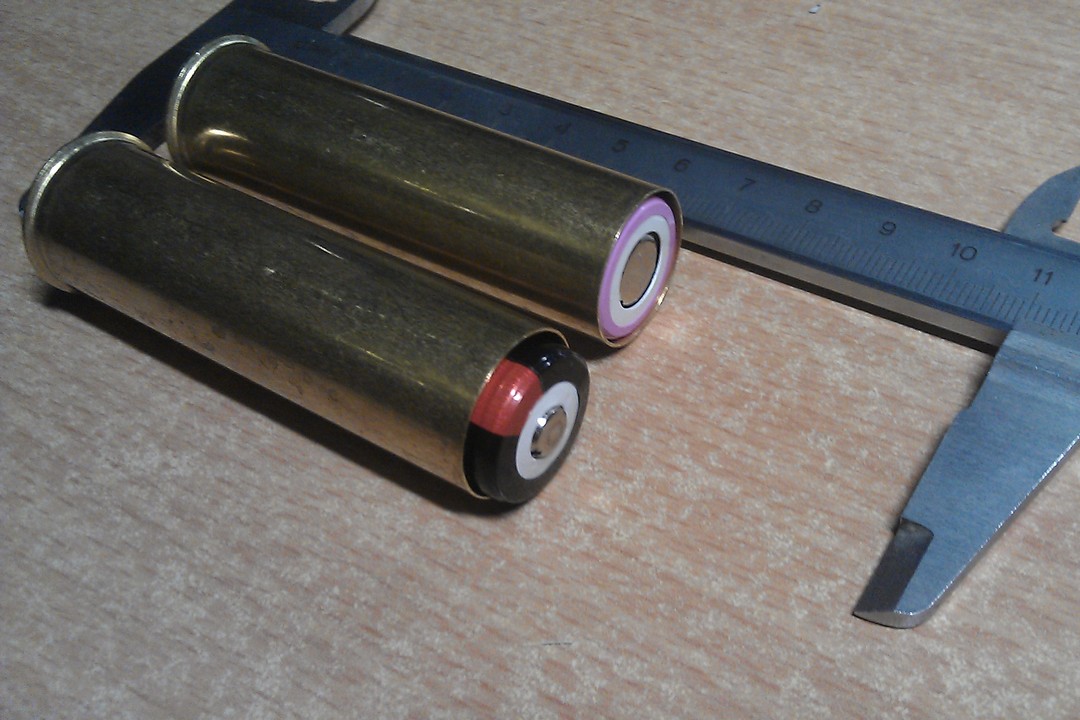

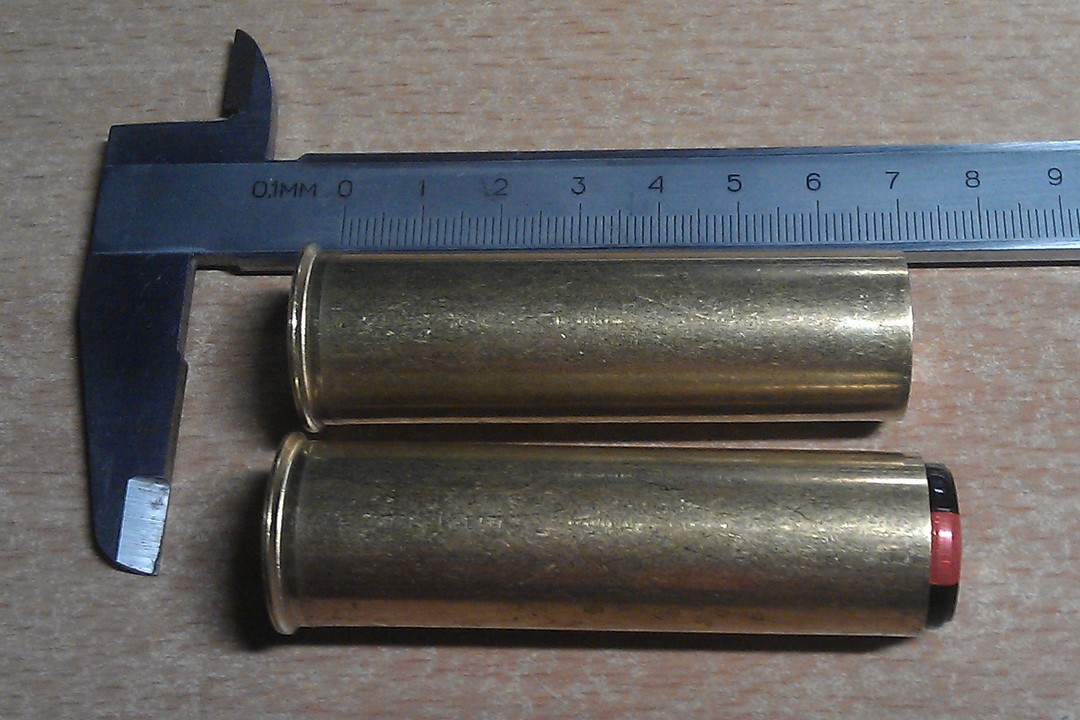

защищённые акумы лиш малость не влазят
(231.07 Кб) Просмотров: 4883

а беззащитные полностью скрываются в гильзе
(208.31 Кб) Просмотров: 4883

Гильзы в свободной продаже, цена в магазине рядом с моим домом по 90 ру за штуку .

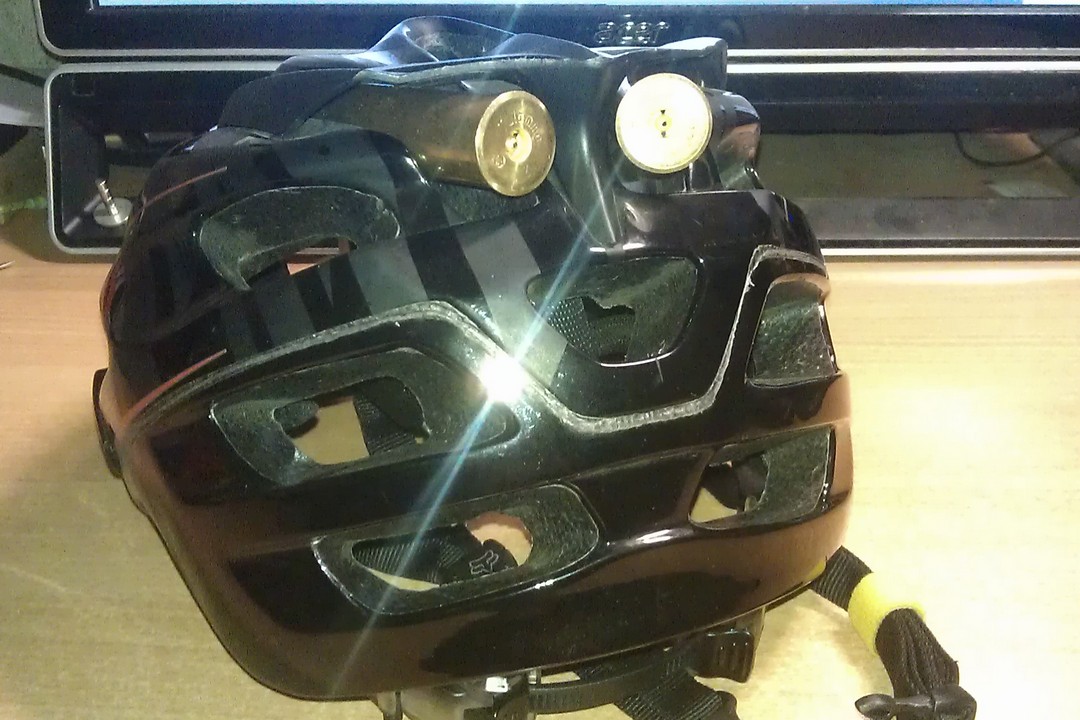

не удержался и впихнул их в шлем :)
(231.6 Кб) Просмотров: 4883

если пенопласт малость потеснить то они влезут и глубже
(166.7 Кб) Просмотров: 4883

[kirill-k2]

loom

Гильза, канешн, круто выглядит - но вопрос с герметичным колпачком остается открытым..

[Бигвелл]

loom
Я давно подозревал, что у тебя пуля в башке...
Теперь, вот, открылось, что их там уже две..!!!

[C4ET4uK]

А меня другой вопрос настораживает, как защитные свойства шлема себя покажут, при ударе по этому самому "выпирающему объекту"? Получается все-равно что об угол бордюра приложиться.

[loom]

Добавлено спустя 7 минут 11 секунд:

А меня другой вопрос настораживает, как защитные свойства шлема себя покажут, при ударе по этому самому "выпирающему объекту"? Получается все-равно что об угол бордюра приложиться.

хмммм...... как писали выше будет Две пули в голове

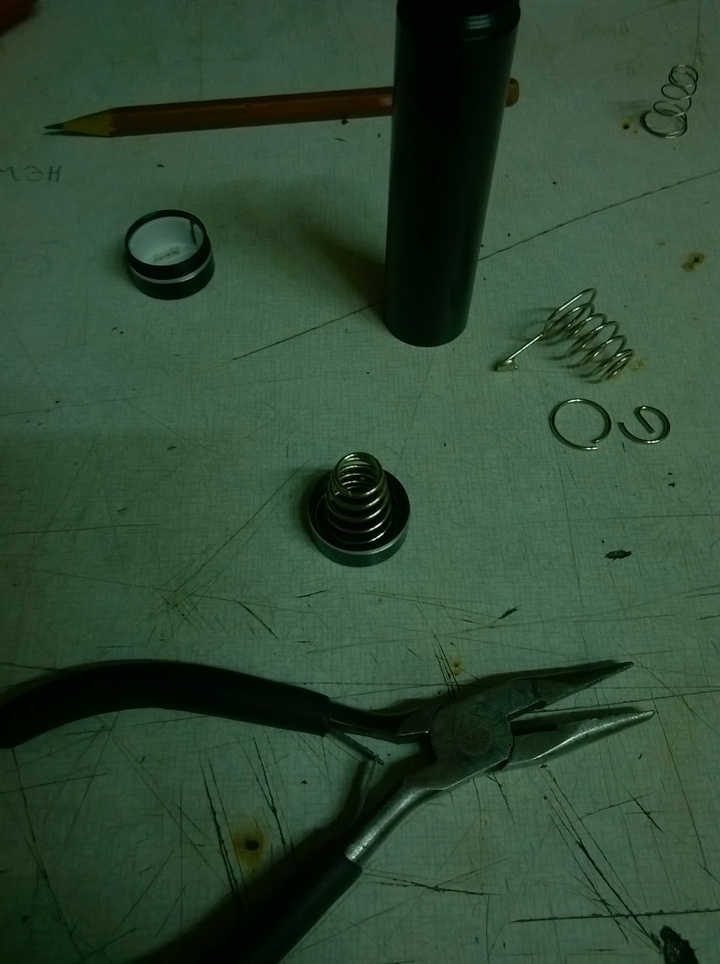

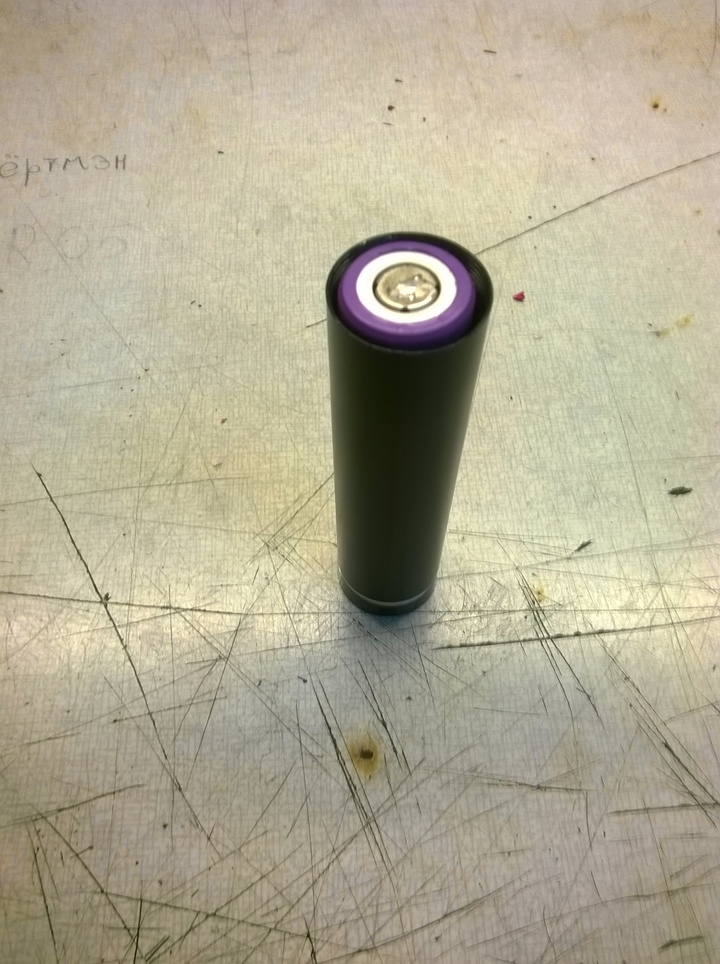

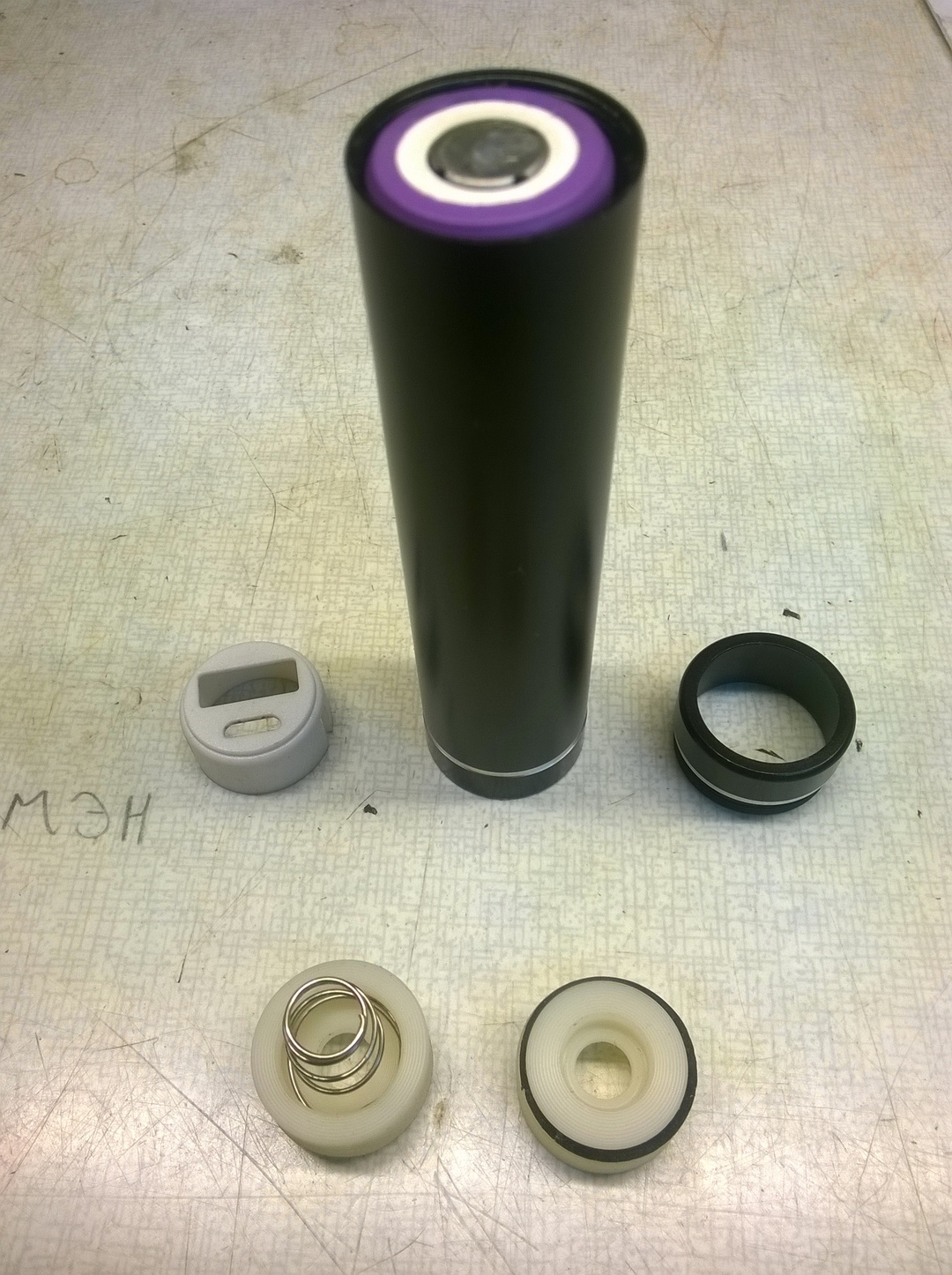

Далее за бокс для акума. Выковырял из батарейного отсека магнитофона конусную пружину . После небольшой догибки пасатижей и не очень кривыми руками она неплохо так встала в заднюю крышку вышеописаного корпуса от повербанки .

встала вполне себе ровно
(202.71 Кб) Просмотров: 4844

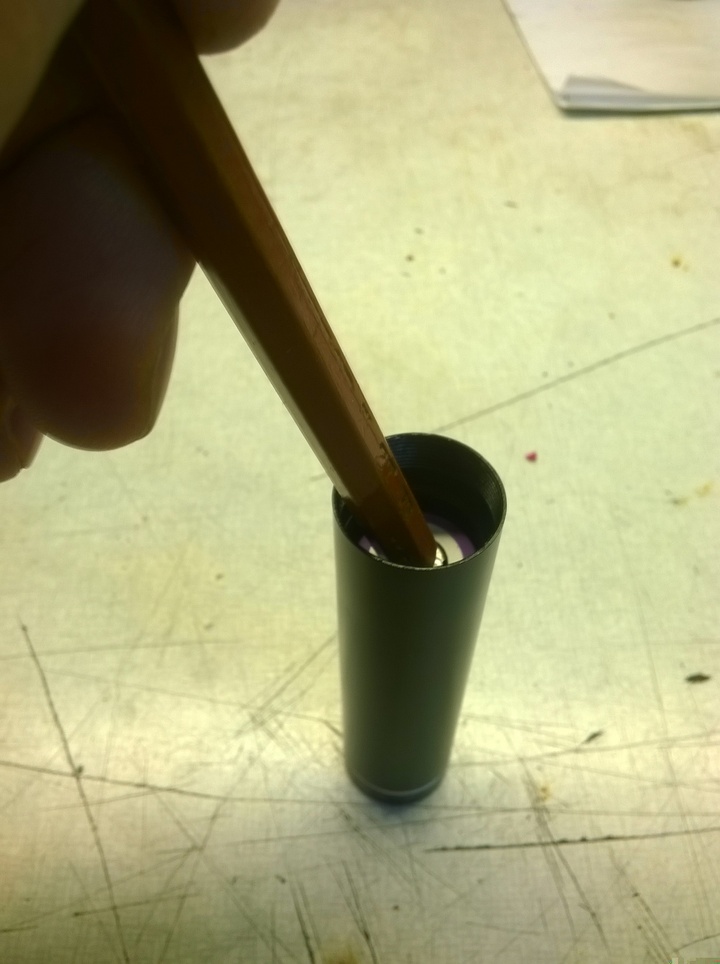

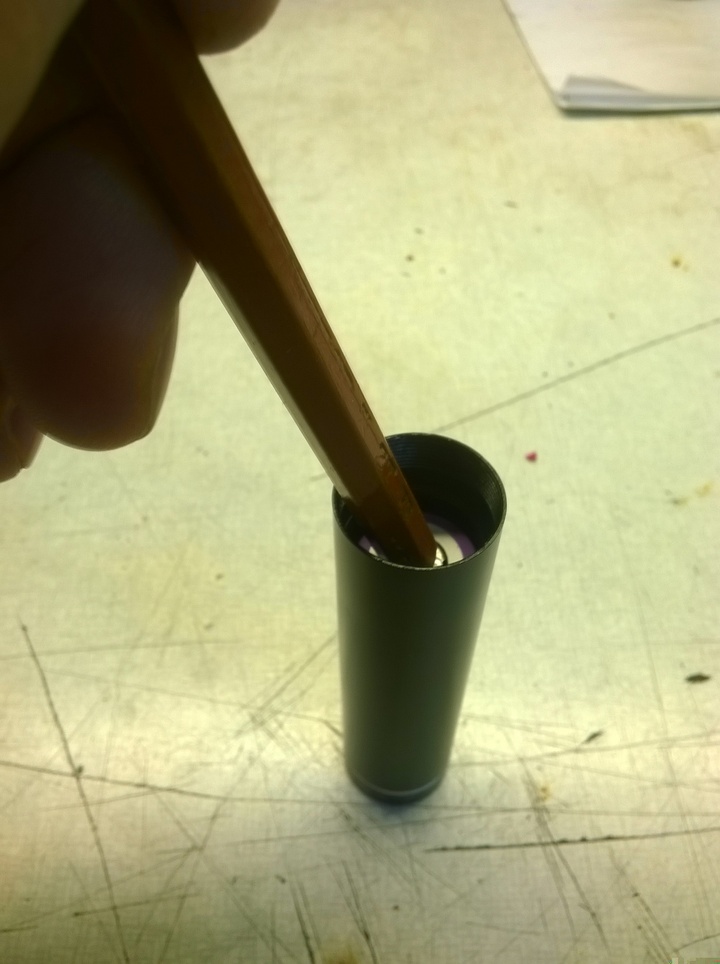

но корпус великоват
(273.2 Кб) Просмотров: 4844

примерно вот на столько великоват .
(168.5 Кб) Просмотров: 4844

Добавлено спустя 30 минут 20 секунд:

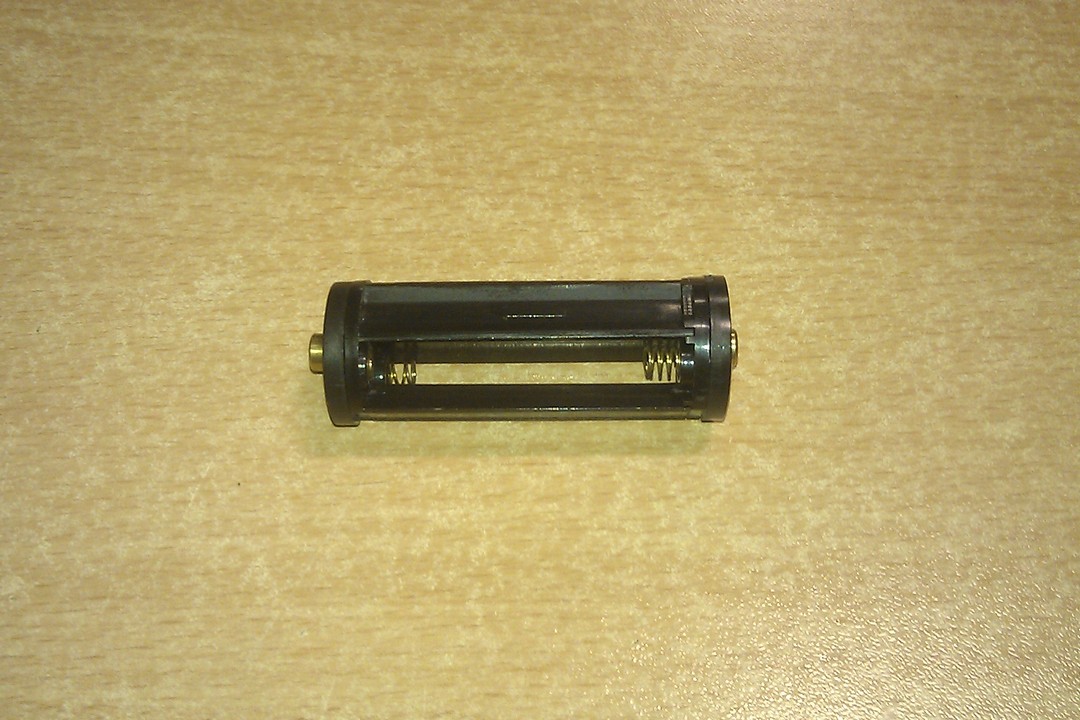

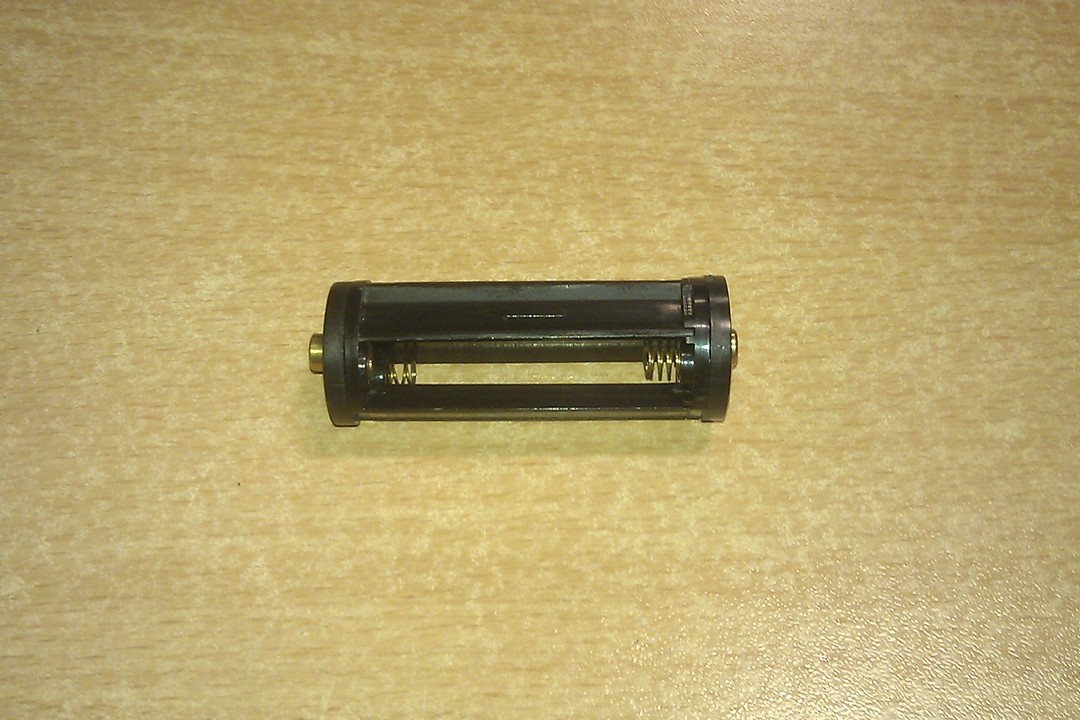

К ручному фонарику кЕтайсы положили аккумозаменитель. С весьма такими качественными контактами, латунными, подпружиниными . Чешу репу какбэ один из них во вторую крышку приспособить, на плюс аккума, и провод жеш к нему припаять надо .

(227.29 Кб) Просмотров: 4841

(165.71 Кб) Просмотров: 4841

[kirill-k2]

Нашел вот:

http://www.ebay.com/itm/350LM-CREE-XPE- ... ps_Torches

Гермобокс для аккума - вот прям как я хотел. Думаю взять для пробы, заодно налобник будет яркий для походов.

У меня появилась идея использовать ППР трубы для гермобокса. Диаметр как раз подходящий, обрабатывать легко стоит копейки.

Судя по всему, 32 труба должна быть как раз (пруф http://ppp.omskcom.ru/data/uploads/phot ... m-trub.png ).

Игорь, а внутреннюю резьбу на пластиковой заглушке можно будет прорезать?

Добавлено спустя 7 минут 35 секунд:
Мде, идея совсем не нова. Вот даже рецепты есть: http://forum.fonarevka.ru/showthread.php?t=3201

[loom]

Гермобокс на фонарике зачетный . Сегодня видел на радио рынке фонарик с подобным , завтра поеду выменивать его на ненужную мне кетайскую поделку .
-За ППР трубу. Принял в разработку , в понедельник принисут мне обрезки 25ой и 32ой трубы и буду чесать репу и отвлекать токаря от основного производства (не надрали бы за это премию ) Но, вот нет у меня паяльника для ППР труб и необходимости чтоб покупать его тоже. А при актуальном курсе бакса стоить он стал выше психологического порога для весчи из разряда "Да ни хай будэ, исти не просить".

[kirill-k2]

loom

паяло есть у меня. оно часто не нужно. и пайка две минуты - включая разогрев паяла.

кста, китайская повербанка уже приехала. чудеса логистики! увы, ты прав - оно под пайку, надо пружины колхозить

[loom]

увы, ты прав - оно под пайку, надо пружины колхозить

А пружинам место надо , а его там впритык с платкой , опять тоска пичаль

[kirill-k2]

loom

Посмотрел, там все прозаичнее. Плата вынимается нафиг, вместо нее - пробка с пружиной. Изготовить можно у Влада на 3Д принтере, либо эпоксидкой либо цианоакрилом с содой. Вторая пружина подпаивается на крышку (или тоже пробку, дабы не иметь секса со спайкой алюминия). Выводим проводки с разъемом под фару - и кейс готов. Герметичность на тройку с плюсом - оч. тонкие стенки, резинку некуда вставлять. только промазать силиконовой смазкой можно.

А дабы использовать девай на все сто - на платке делаем разъем как на фаре, закатываем в герметик\эпоксидку и кидаем в карман - при необходимости экстренной зарядки это можно будет сделать отключив фару. Этим убиваем сразу кучу зайцев - и разряда не будет "лишнего", и надежность узла выше (батарейка с проводами), и преобразователь\зарядку подключить можно хоть к примусу кусками проводов.

[loom]

А вот вынести преобразователь это замечательнейшая идея

[loom]

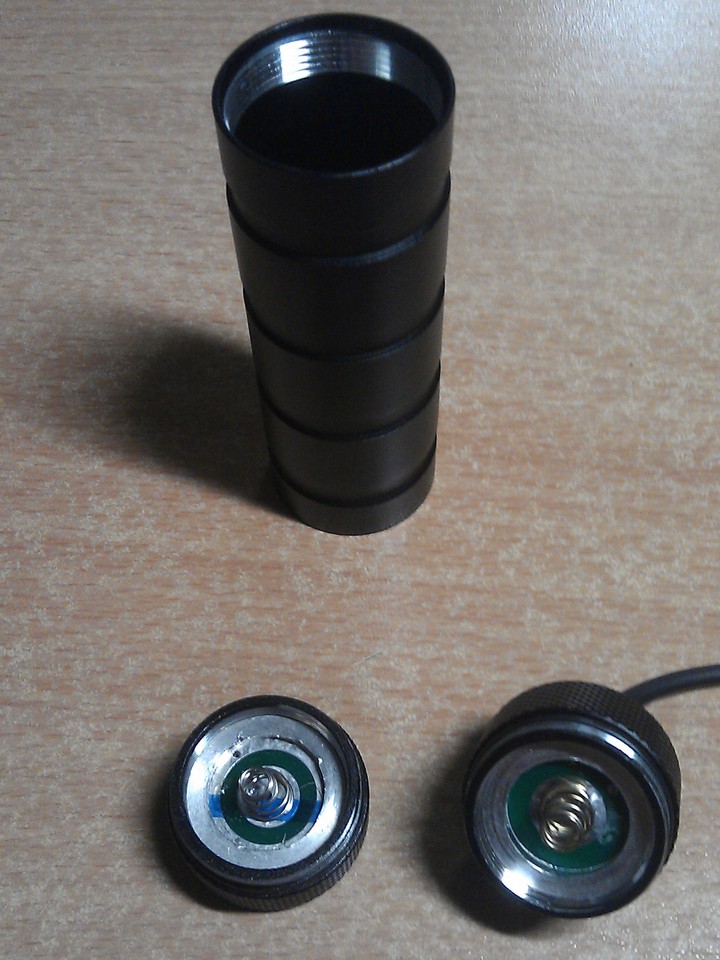

Был на радио рынке, купил паяльник на замену сгоревшему, флюс,термоусадку, бананы, и кЕтайский гермобокс под 18650 выменял

(206.22 Кб) Просмотров: 4780

(186.63 Кб) Просмотров: 4780

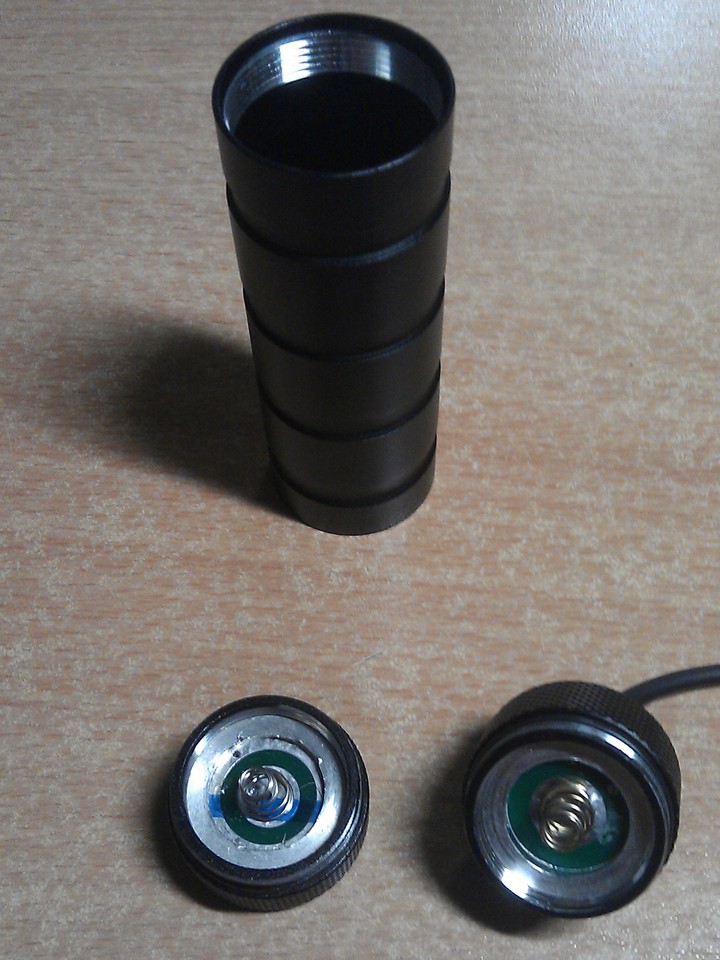

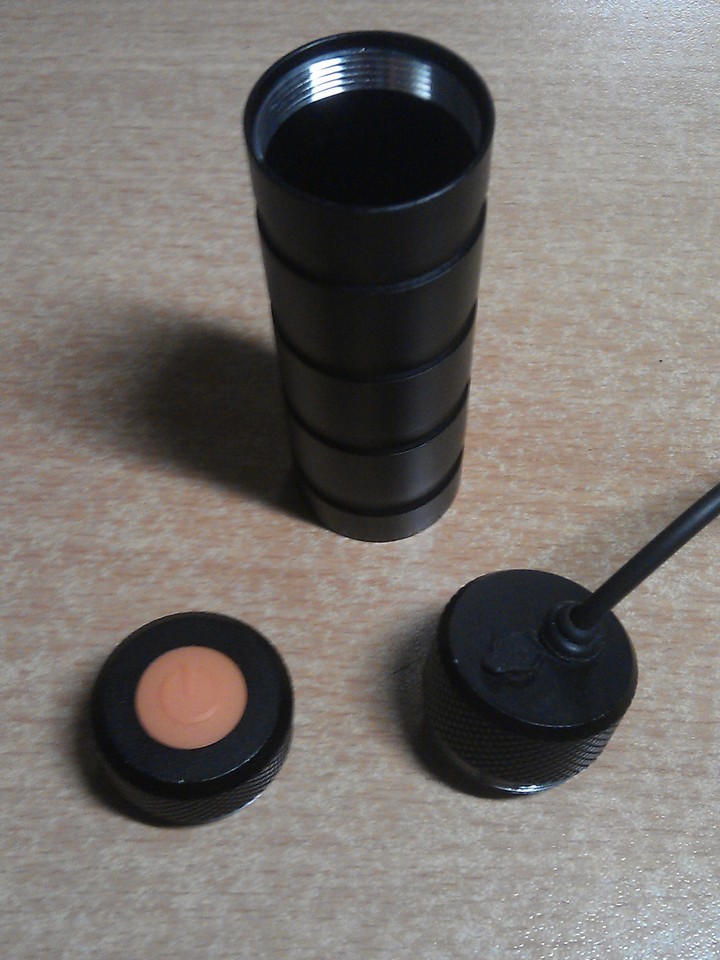

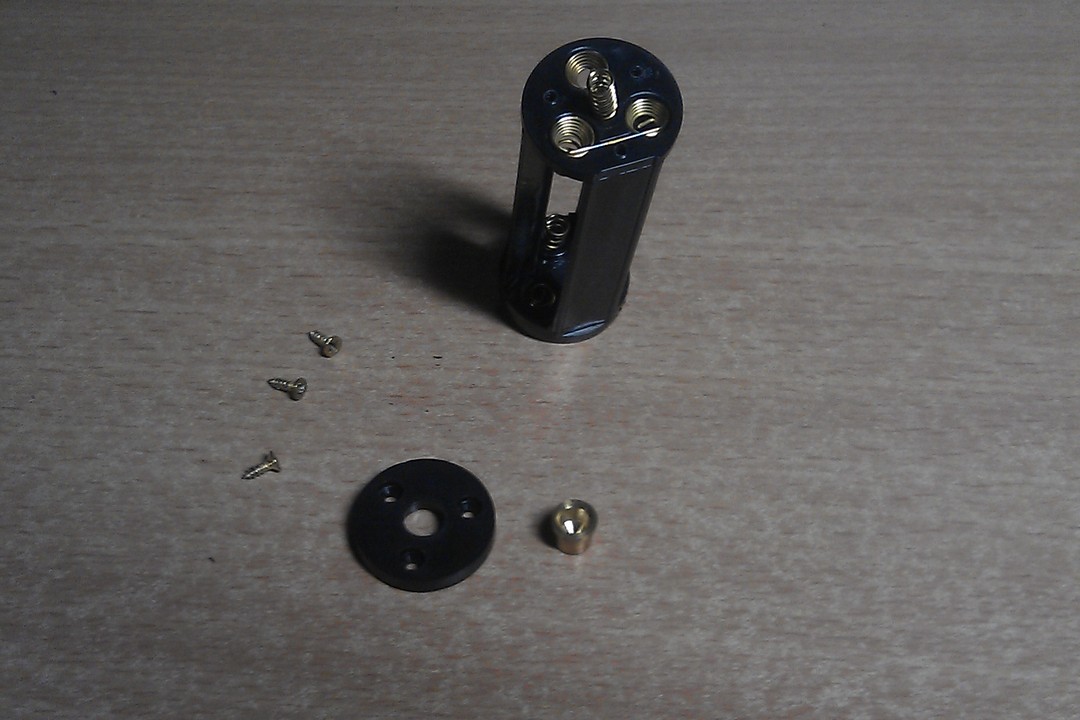

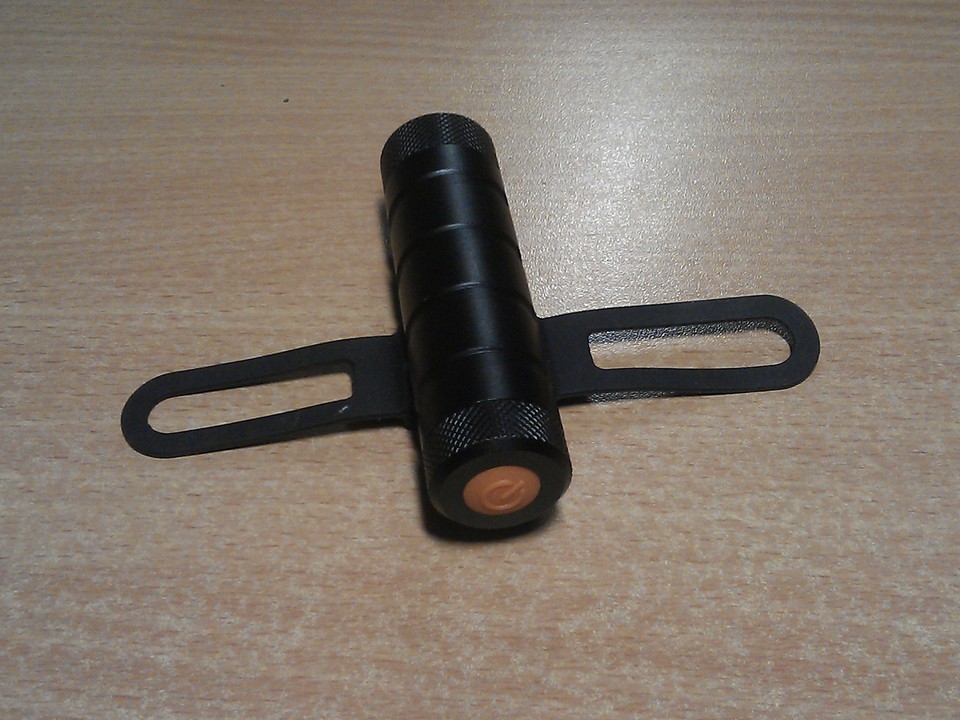

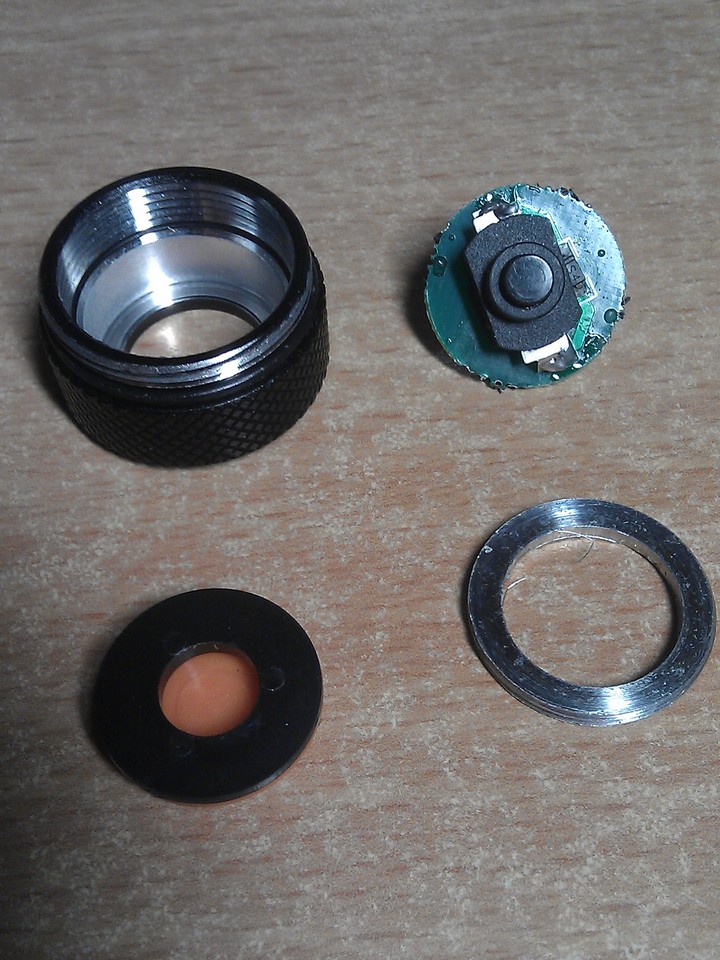

Гермобокс козим проводком привязан к стрёмному фонарику, но имеет в комплекте площадку и крепёжное колечко . Внупри всё стрёмно, внутренний диаметр для 18650 уже большой, но для толстяка 26650 ещё маленький, хз под кого его кЕтайский инЖИнер нарисовал Резьбы острые, не смазаные, на гайках что платки прижимають даже шлицов или отверстий нету Разобрал, зачистил , смазал, собрал

(181.94 Кб) Просмотров: 4780

(242.33 Кб) Просмотров: 4780

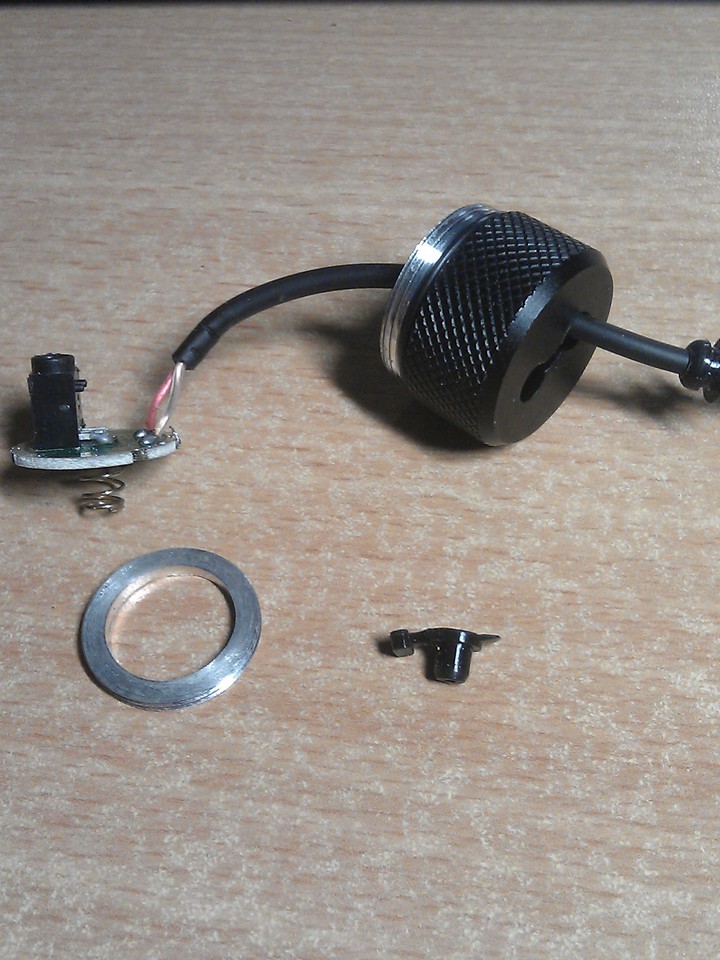

то что кЕтайсы предпологали зарядку акума в боксе от какогото неведомого приспособения лиш добавило отверстий с которыми теперь придётся боротся

(194.15 Кб) Просмотров: 4780

(220.27 Кб) Просмотров: 4780

Вроде неплохая такая заготовка но как все дешовое кЕтайское требует допилинга .

Добавлено спустя 10 минут 36 секунд:

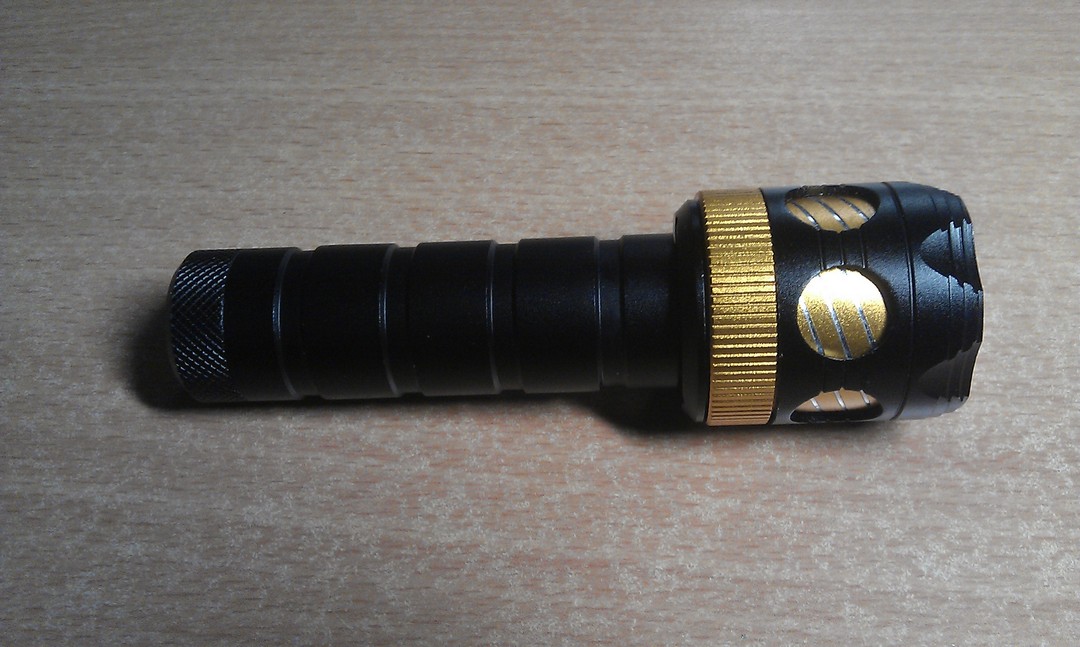

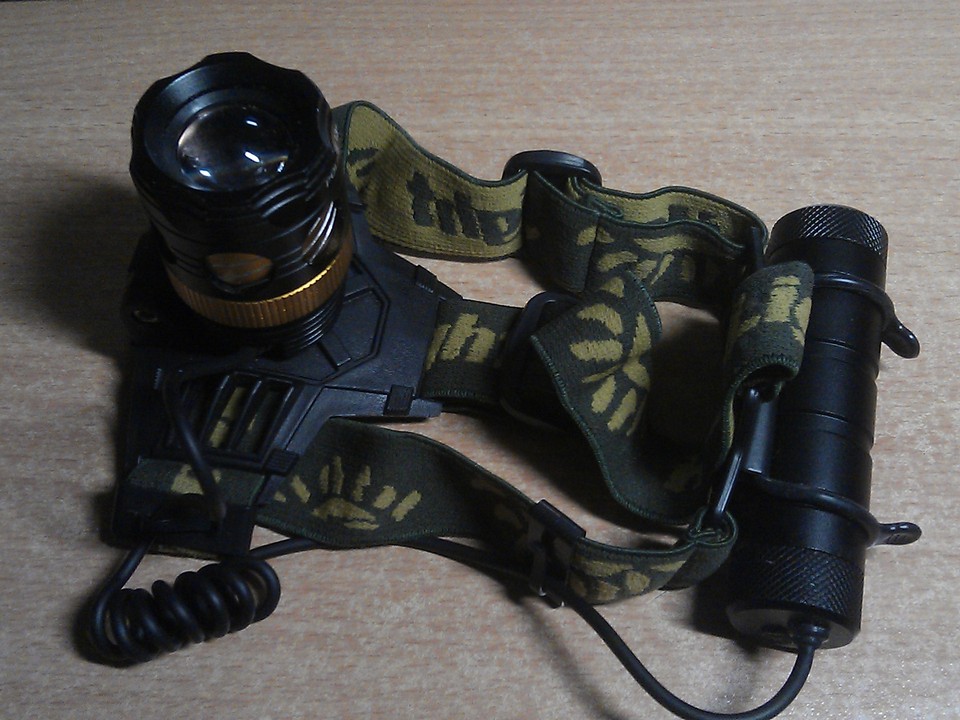

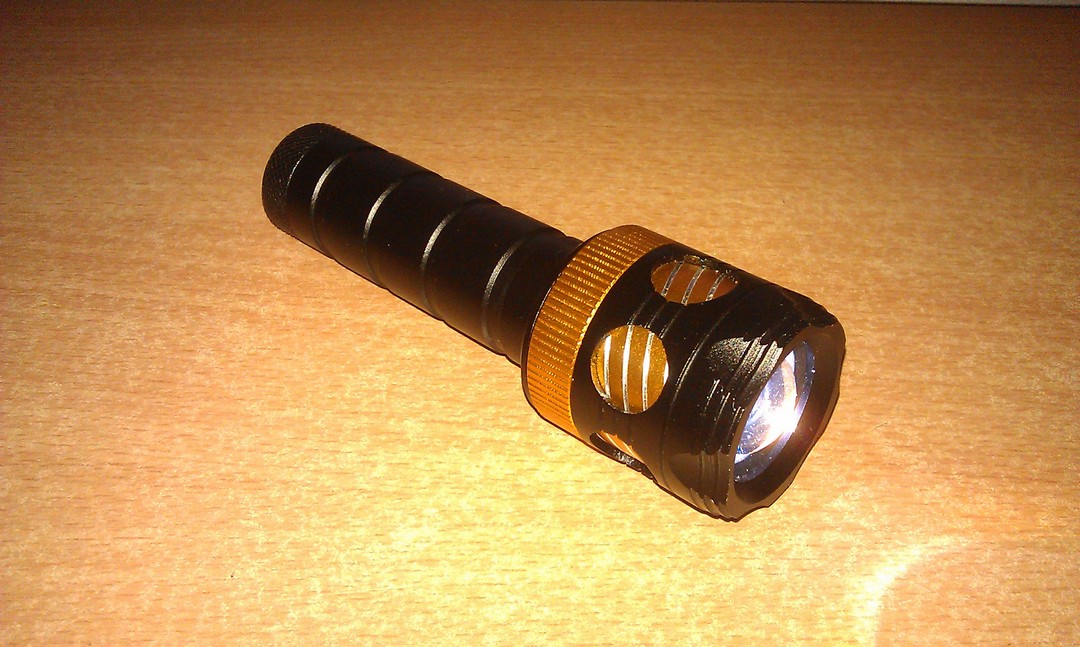

А кетайсы то молодцы, прикольного такого трансформера состряпали

(199.15 Кб) Просмотров: 4779

(244.46 Кб) Просмотров: 4779

[loom]

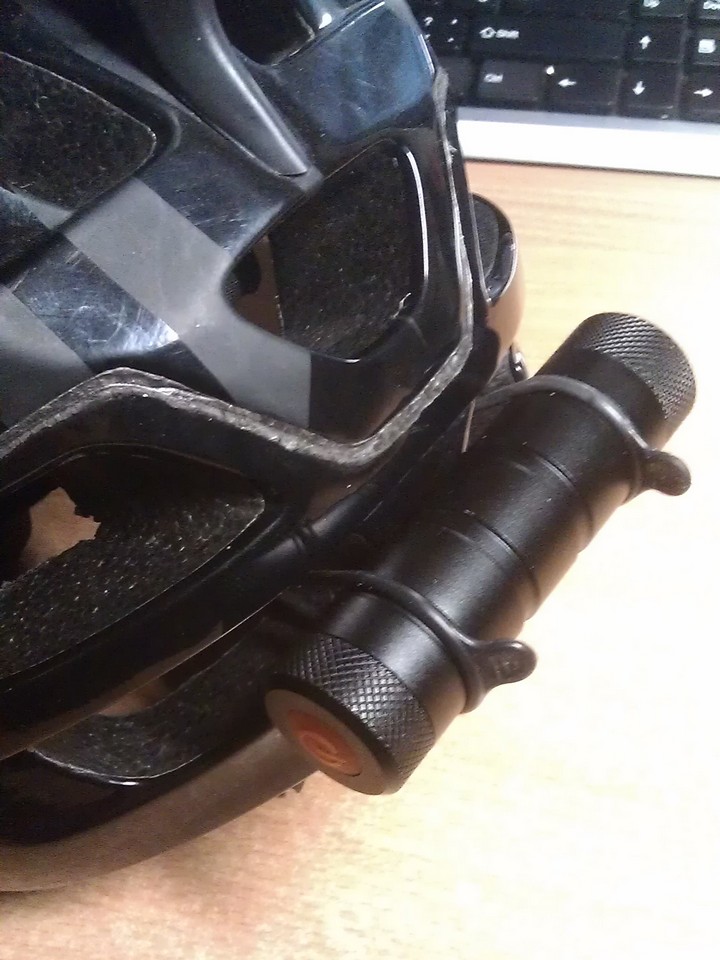

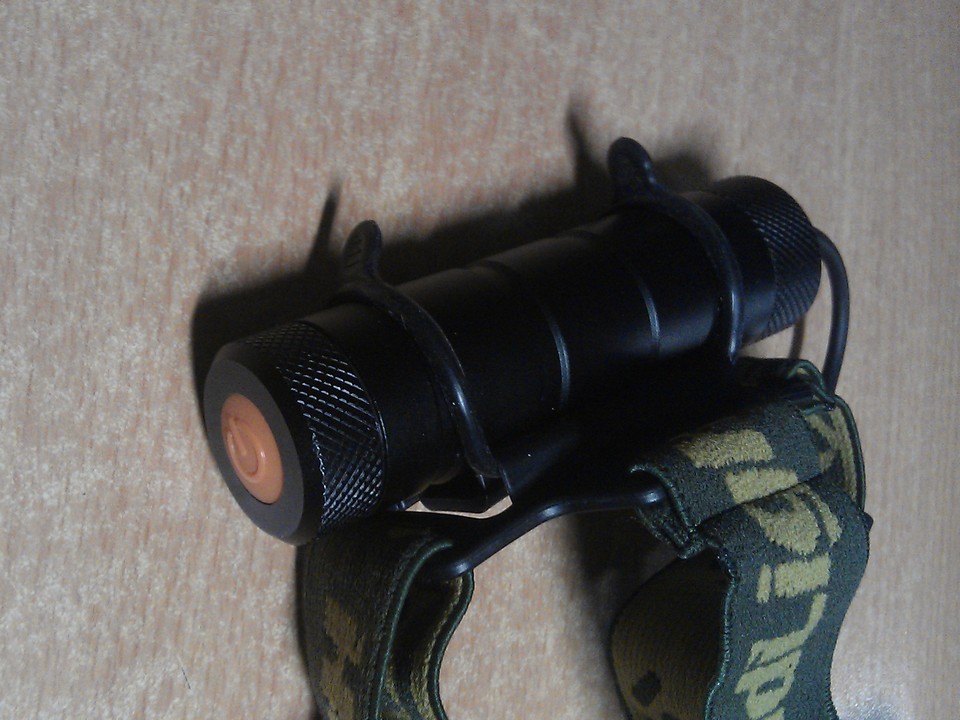

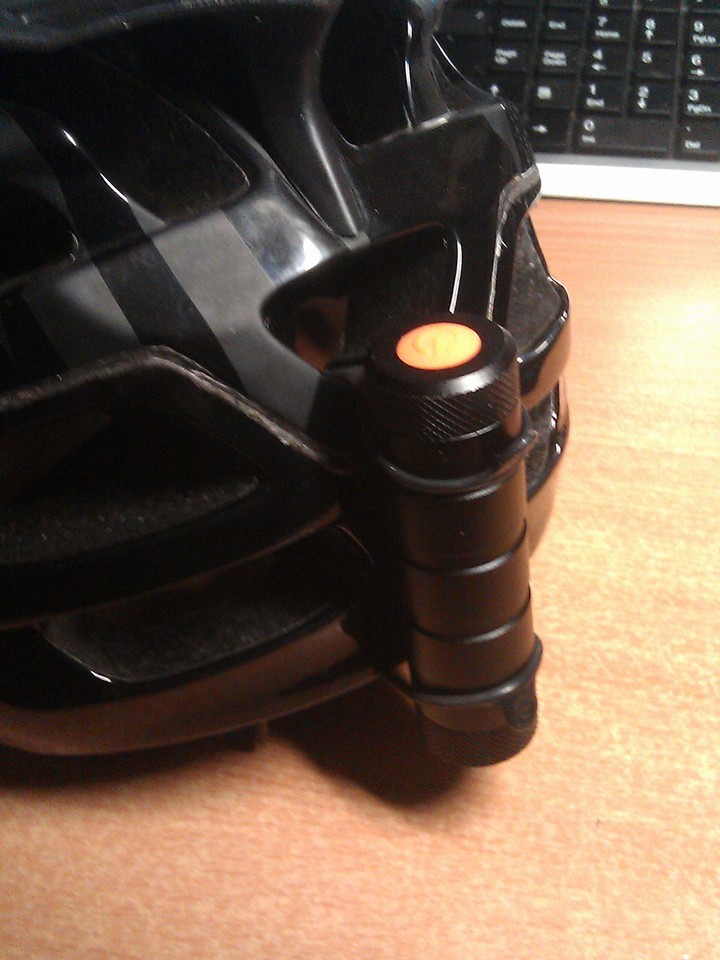

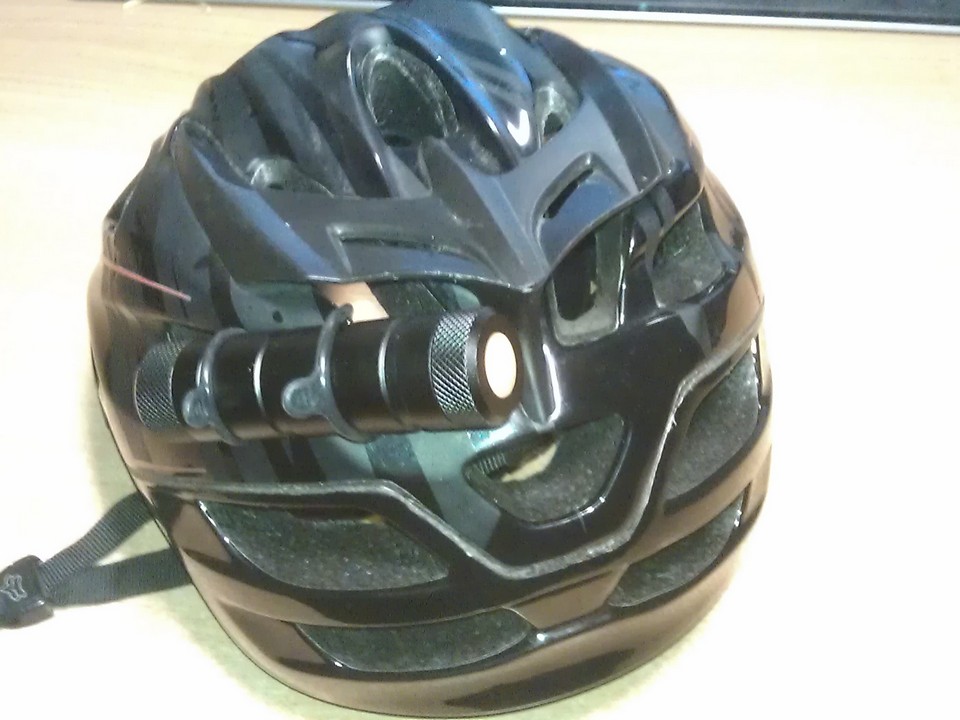

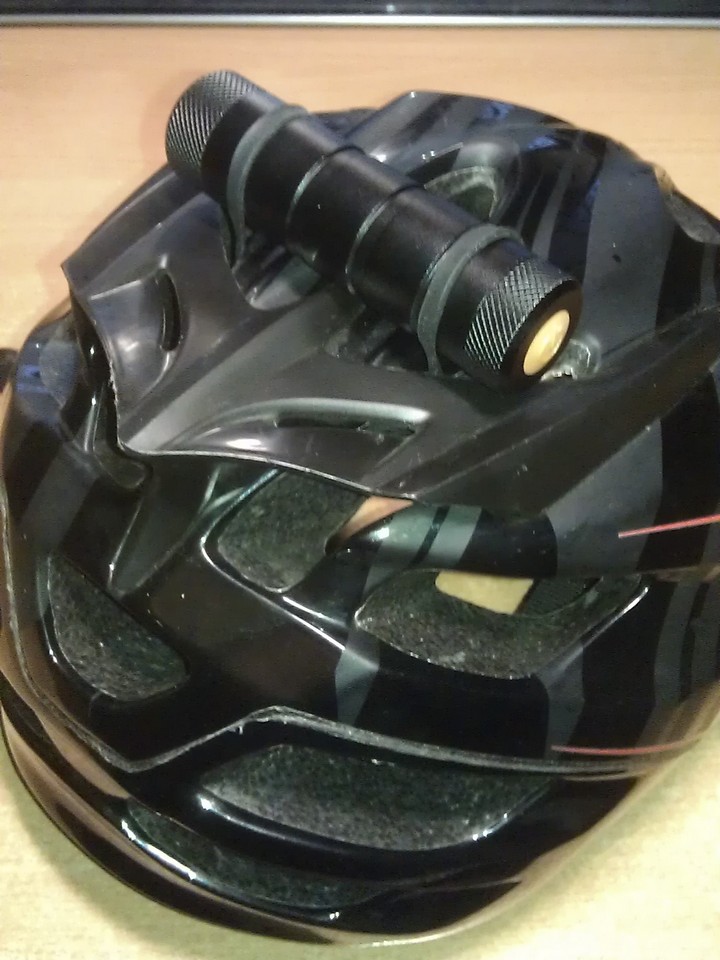

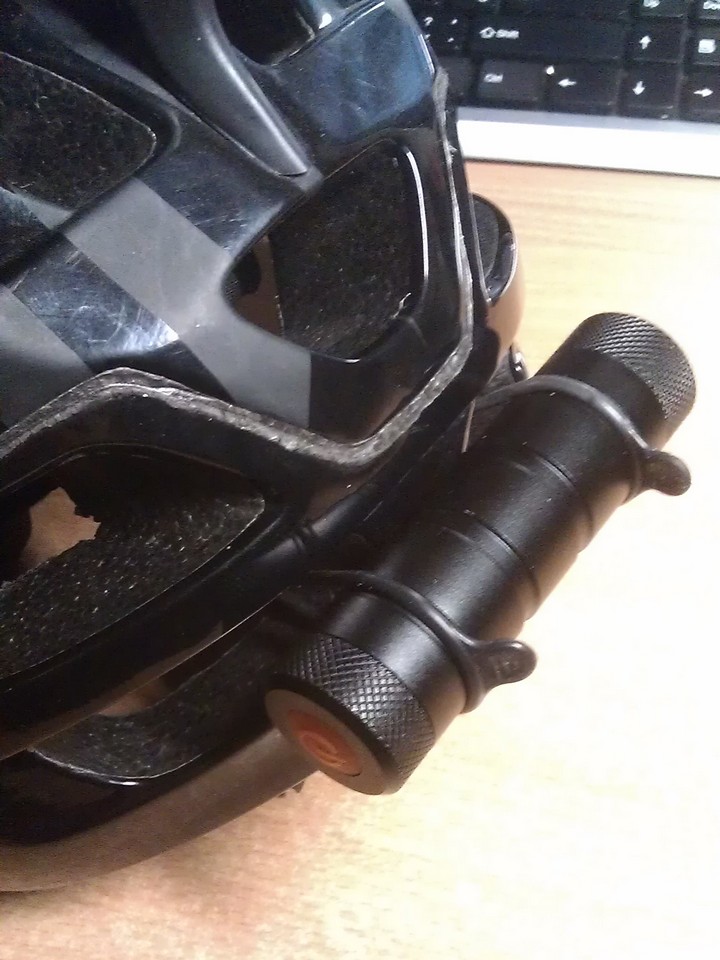

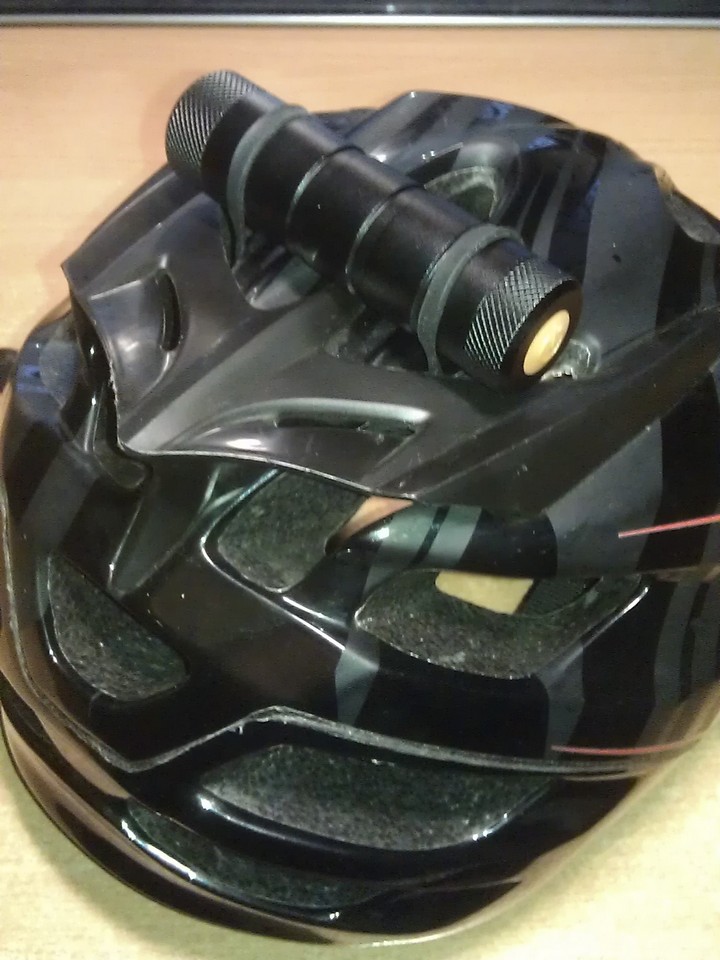

Думал придется какнить мостить к шлему комплектную площадку. Оказалось что эластичности силиконового колечка хватит чтобы примостить акум практически к любому месту на шлеме .

(176.77 Кб) Просмотров: 4773

(172.23 Кб) Просмотров: 4773

(176.27 Кб) Просмотров: 4773

(149.43 Кб) Просмотров: 4773

Ну и такая дрянь тоже может на чтонибуть сгодится .Правда давит на череп утолщениями

(203.16 Кб) Просмотров: 4773

[kirill-k2]

Правда давит на череп утолщениями

Зачет! хорошее решение. утолщения можно аккуратно лезвием срезать.. Или вместо этой штукенции заюзать пару "резинок" от старых камер..

[Diabolo80]

Оказалось что эластичности силиконового колечка хватит чтобы примостить акум практически к любому месту на шлеме .

тоже был восхищен этими резинками поначалу, но как показала практика рвутся очень быстро. Я заказывал их штук 5 и все порвались...

[kirill-k2]

Diabolo80

У меня одна прожила год. Как порвалась - связал в узелок и еще столько же она пробегала. Видать, тебе низкокачественные попались.

[loom]

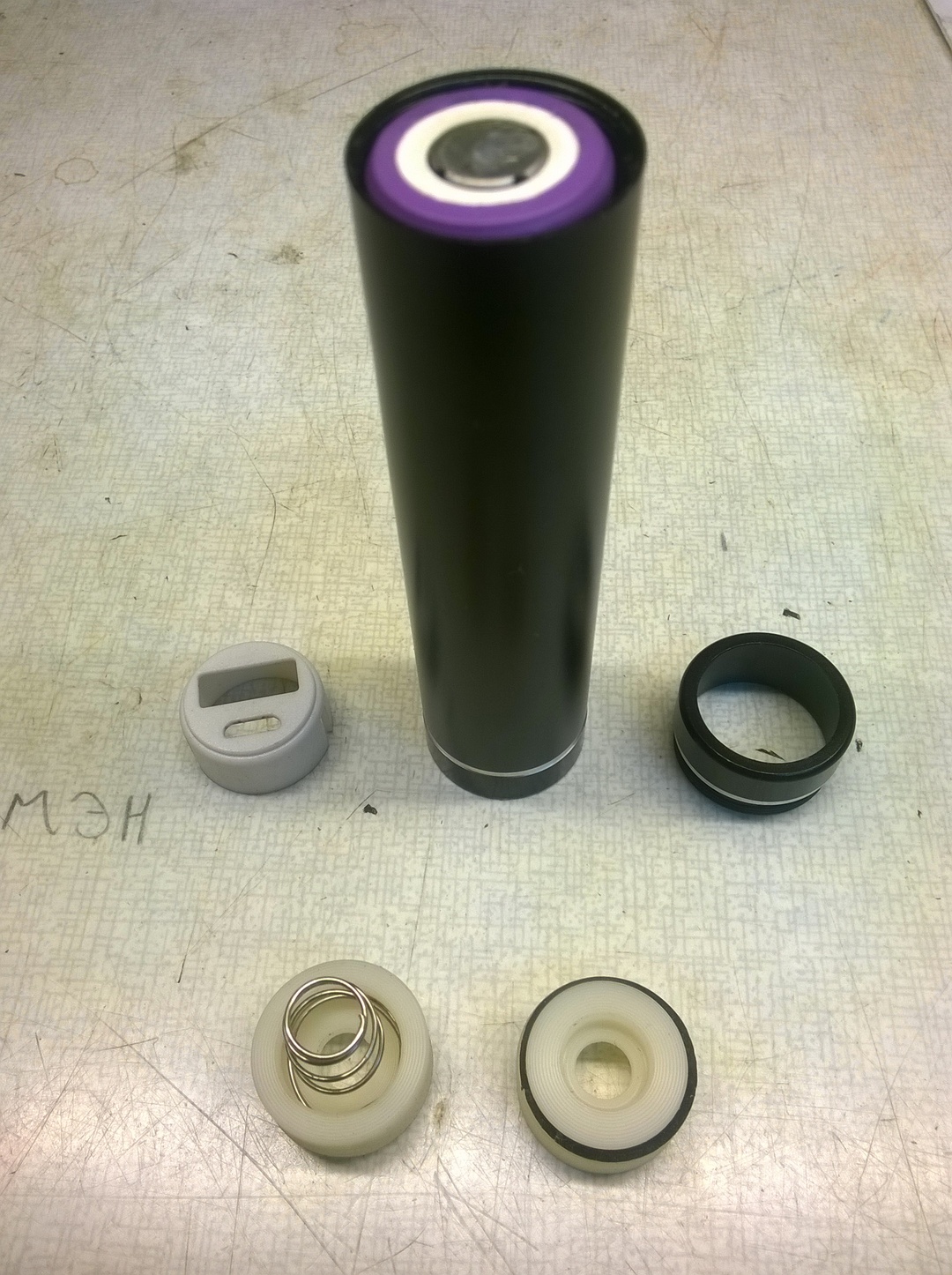

Печатать втулочки на принтере или из цианоакрилата с содой лепить хлопотно , выточили мне .

(577.23 Кб) Просмотров: 4745

[kirill-k2]

loom

Выглядит неплохо. Финальный вариант не собрал еще? Кстати, сделать резиночки на обеих втулочках - годная идея. Герметичность обеспечть на внутреннем уровне, без дырочек..

[loom]

Киррил , вторая втулка тебе, чтоб супер клей не переводил . И да ... че там с колёсами то ?

[kirill-k2]

И да ... че там с колёсами то ?

Лежат, чо. Тебеж не срочно - я и не чешусь. Давай начну чесаться, что ли.

[loom]

Это походу про тебя . Делаю 1 - Быстро ,2 - Недорого , 3 - Качественно . Но выбрать можно только два пункта но раз уж быстро не получилось , делай качественно и недорого
