Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!

При наличии какого ни будь технического устройства, появляется необходимомть его обслуживать!!

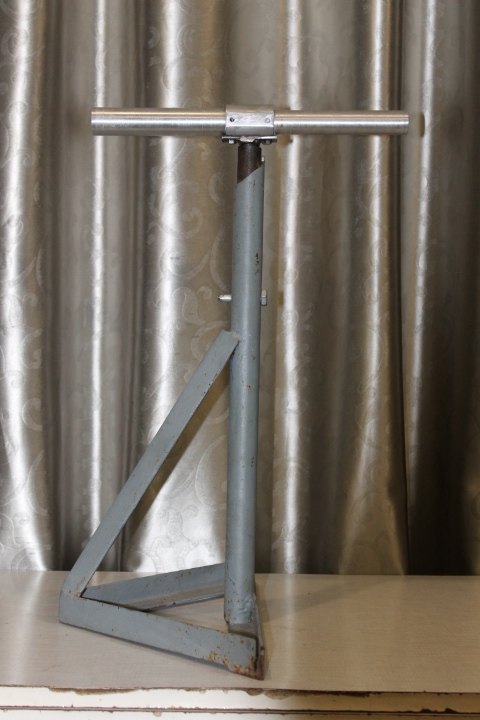

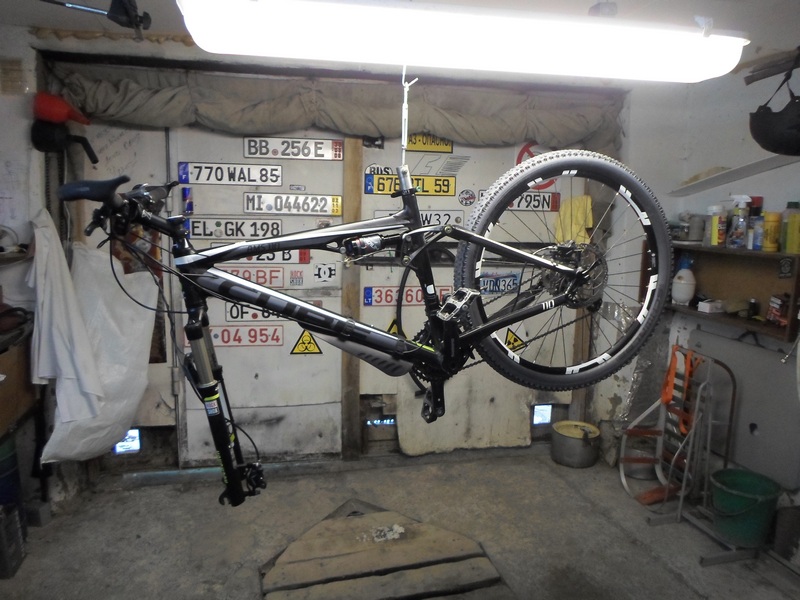

Есть велосипед и есть необходимость его обслуживать, в забугорных магазинах есть в продаже сервисная стойка решение идеальное, но ценник солидный от 5000 и выше. Лично меня жаба душила!!! Но что то нужно было думать. Пришлось колхозить!!! Во дворе валялись куски уголков, труб и самодельный сварочный аппарат. Опыт сварщика отсутствовал, но было желание и цель сварить пару кусков металла!!! Собственно качество швов оставляет желать лучшего, но всё держится!!!! Данный девайс был сварен в 2012 году и до сих пор служит верой и правдой!!

Когда велопарк расширился пришлось переделывать систему крепежа!!
Собственно не буду утомлять буквами, конструкция проста и по фотам понятен принцип!!

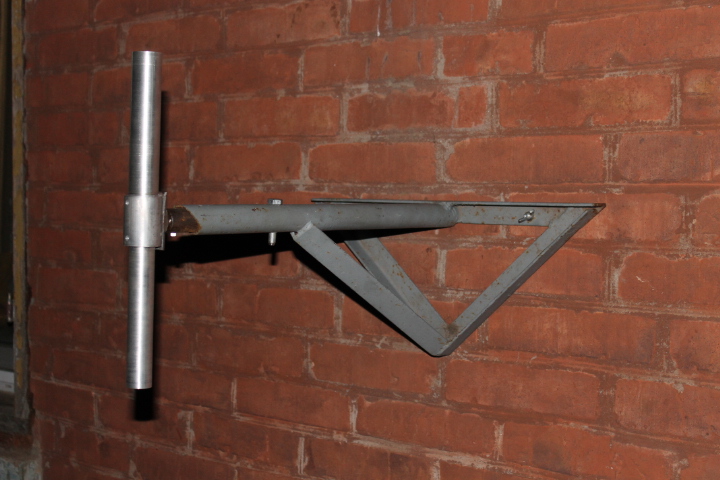

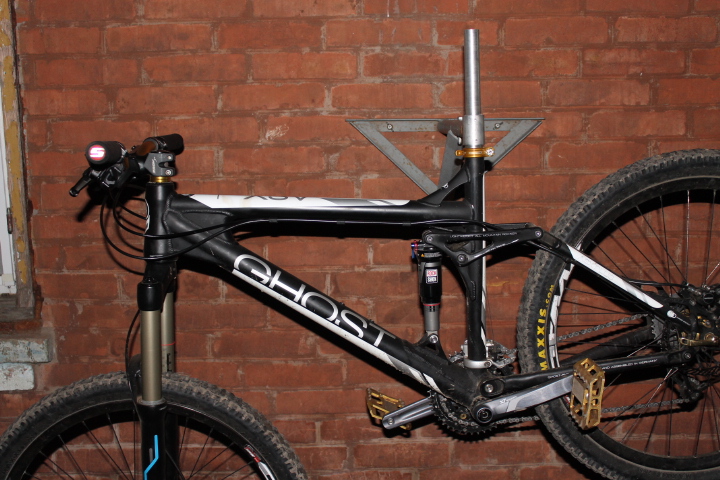

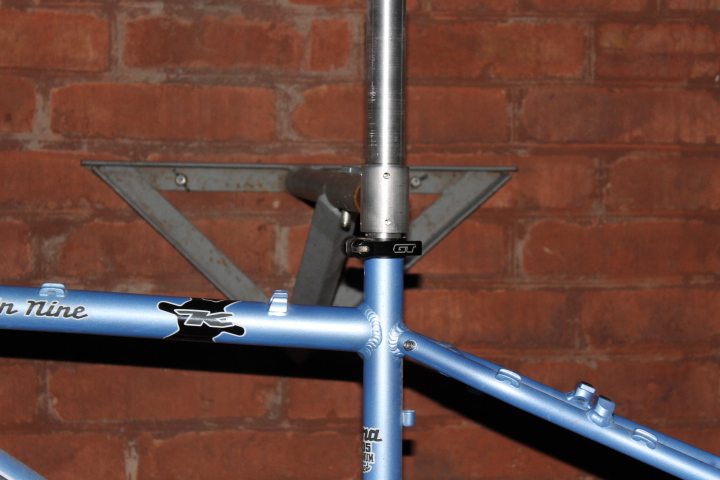

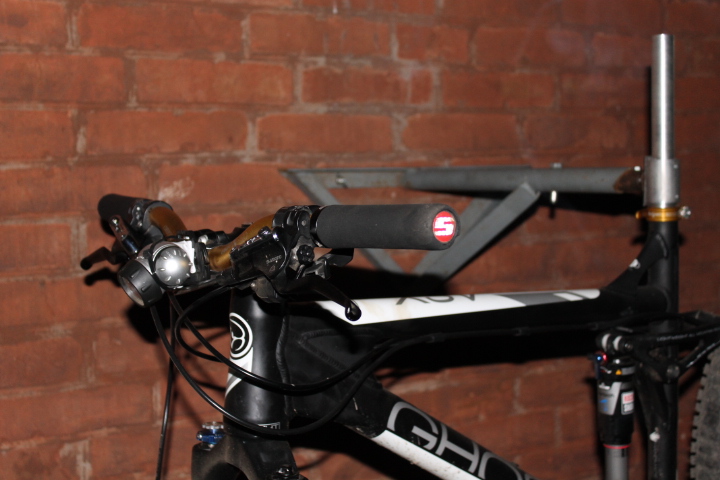

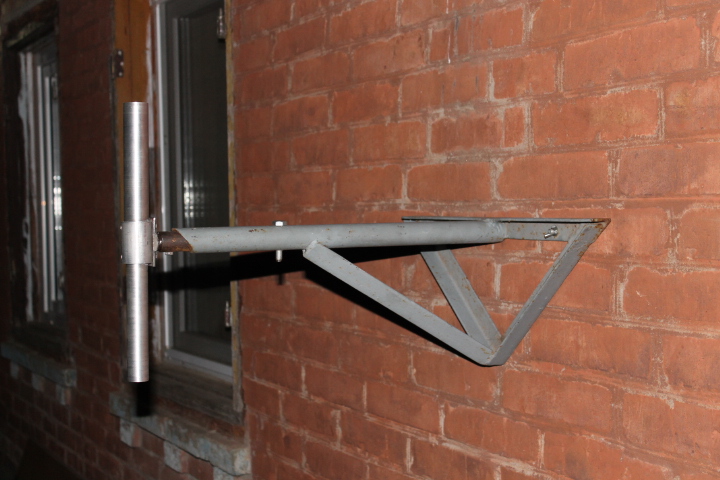

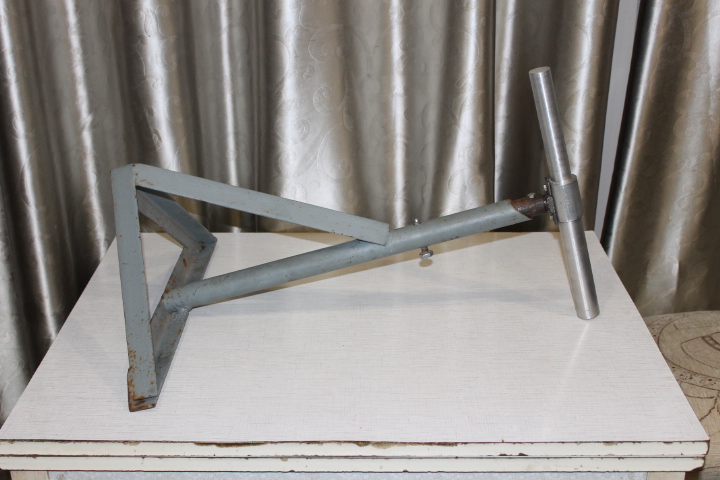

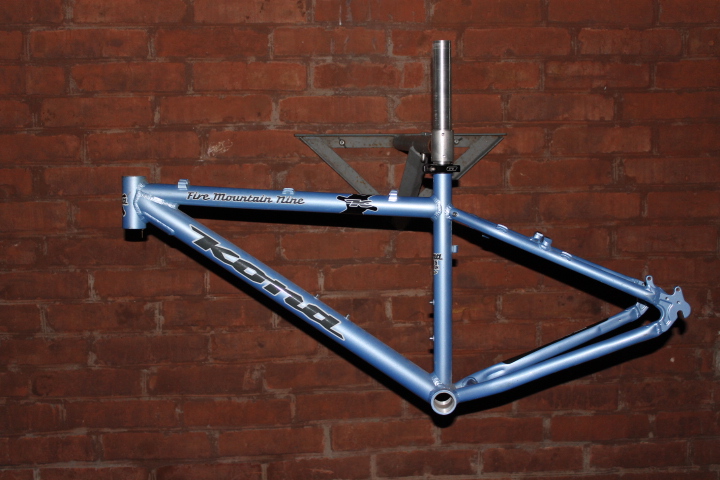

Крайний вариант:

Вложения

Круто! Но легче купить настенную руку)) Около 2500р.

GT_икс
всетаки присобачил мою железку с переходником,лень до понедельника ждать было? ))))

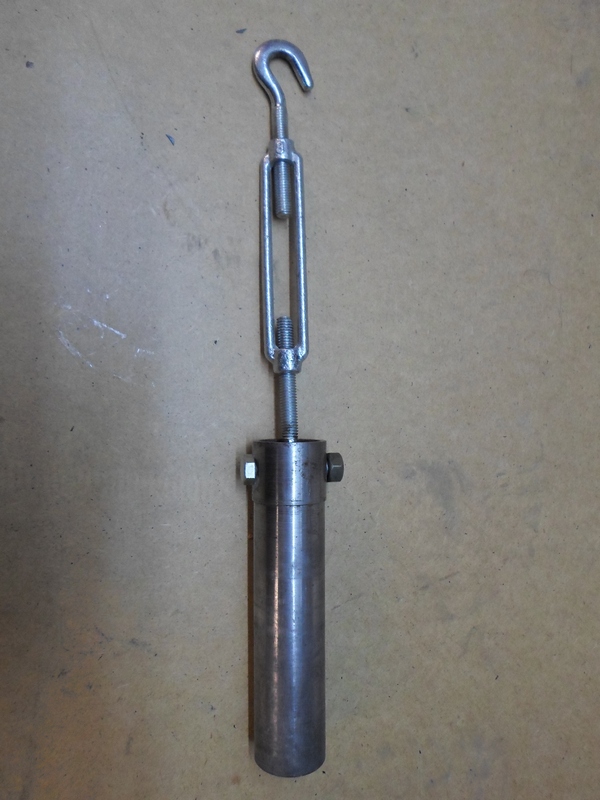

Ты б лучше поподробней про "штыреимитатор" расписал и фото первой версии выложил,там для хендмэйда больше удобства потому как токарь не нужен.

Но легче купить настенную руку

Просто руки чесались что то соорудить!!

присобачил мою железку с переходником

Весна.... весенний рукачОс!)))

фото первой версии выложил

Плюнул и отпилил к чертям это крепление!!!

Молодец..! Кулибин гордился бы тобой..!

Если же теперь изготовить и закрепить рядом на том же уровне вторую такую "руку" - получатся попутные кронштейны для очень мощной и надежной полки, которая будет, в дополнение к функции фиксатора, исполнять роль хранения всех твоих велосипедных запчастей и инструмента..! Тебе уже не придется каждый раз нагибаться, чтобы поднимать инструменты с пола во время ремонта..!
С покупной стойкой из магазина такую функциональность не достигнешь...

GT_икс, а если диаметр подседела будет другой?

С покупной стойкой из магазина такую функциональность не достигнешь...

Нравится делать своими руками и не хочется платить за качественный продукт - пожалуйста. Но зачем бред откровенный нести? Что за особая функциональность?
http://велобаза.рф/catalog/tools/remont ... tojku.html
http://велобаза.рф/catalog/tools/remont ... ejner.html
http://www.veloprobeg.ru/catalog/catego ... /46342.php
http://www.veloprobeg.ru/catalog/catego ... /46341.php
Что за инструмент должен лежать на мощной полке? Болгарка? Перфоратор? Отбойный молоток? Или что там еще нужно при ремонте велосипеда

а если диаметр подседела будет другой?

Ну с этой точки зрения конечно не практично, но делал конкретно под свои велики.

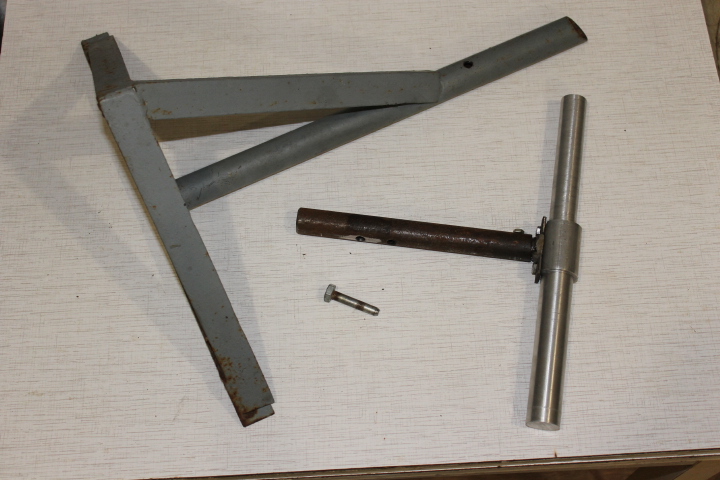

Бигвелл, это крепление съемное крепится всего лишь на двух "барашках". Провел ТО снял и положил в уголочек.

ну менять рамы не в ближайших планах это ладно, дело твое. Но как можно быть таким эгоистом?! А вдруг нужно будет товарищу помочь?

А вдруг нужно будет товарищу помочь?

Так сложилось что у всех мох товарищей диаметры подседелов 27.2 или 31.6!!! Так что помощь оказываю!!!

Отлисное решение GT-икс!

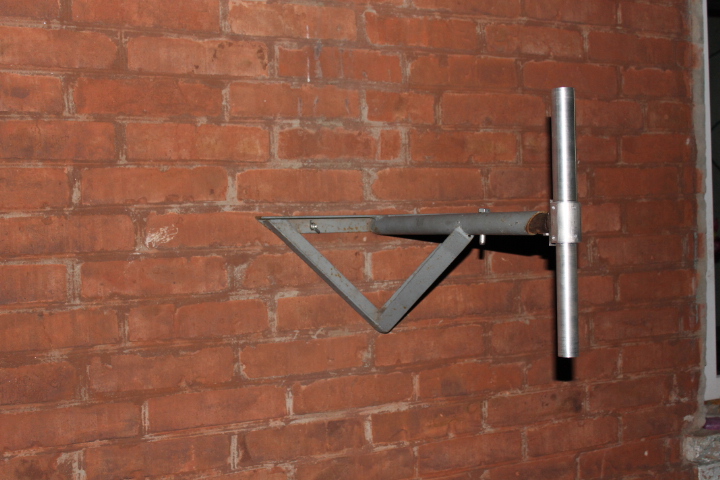

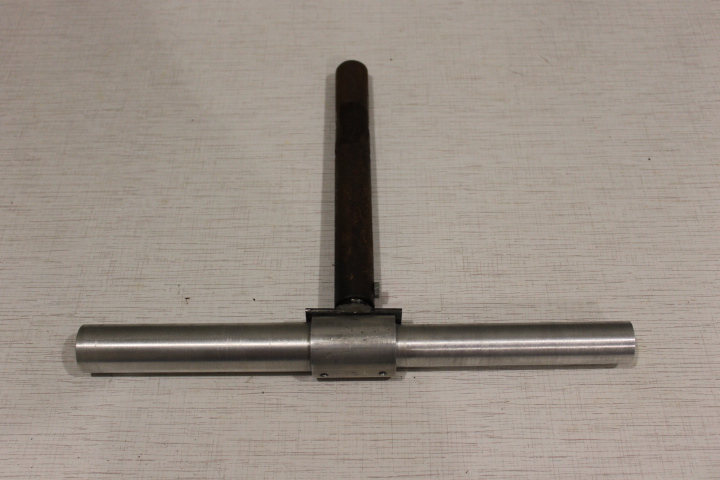

Да действительно 27.2 и 31.6 два самых распостраненых размера.Представляю мой вариант правда под один размер 31.6 .

Добавлено спустя 8 минут:
Re: Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!

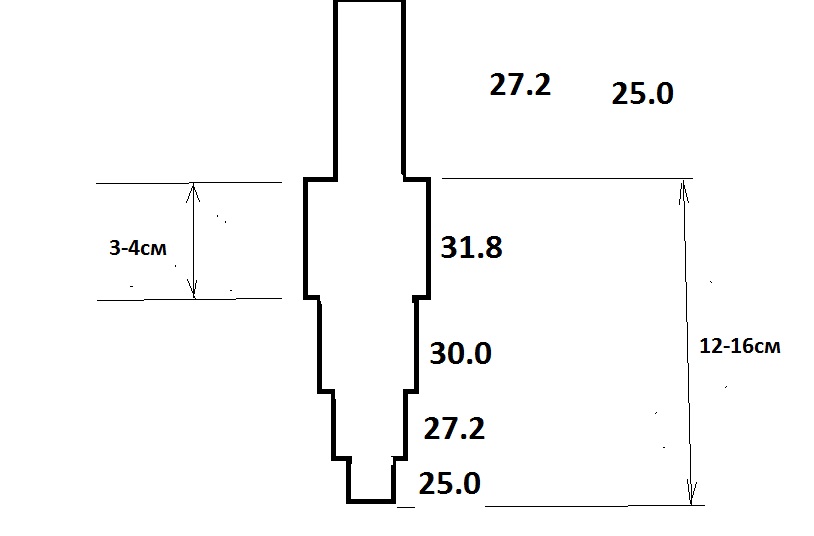

Пока грузил фотки родилась такая вот идея.Что если подседельный штырь сделать многоступенчатым? Правда тут без токарных работ не обойтись...но за-то получится более универсальное крепление. На рисунки 4 разных диаметра.

Вложения

Доброго времени суток! Может не туда пишу, но все же.. Нужен съемник каретки и задней втулки-трещотки. Кто может дать в аренду, а то покупать на 1-2 раза накладно(((

Нужен съемник каретки

Какой именно?? Есть под GPX и под ещё какой то съемник маркировку не помню, выглядет как многошлицевая готовка под квадрат!!!

что за втулка? по маркировкам не знаю но есть кое какие приспособы.скинь фотки трещетки .желательно снять ось и касету.

что за втулка? по маркировкам не знаю но есть кое какие приспособы.скинь фотки трещетки .желательно снять ось и касету.

собственно ось я и не могу снять, мешает касета. ключ, как я понял универсальный должен подойти

Добавлено спустя 8 минут 36 секунд:

Нужен съемник каретки

Какой именно?? Есть под GPX и под ещё какой то съемник маркировку не помню, выглядет как многошлицевая готовка под квадрат!!!

GPX точно не подойдет. каретка аналог Neco B910 квадрат, там вставляется ключ, а не накидывается. скорей всего второй вариант

раз каретка под квадрат то вангую еще необходимость съемника шатунов. Звезд на кассете сколько? А то не понятно трещотка у тебя или кассета...

раз каретка под квадрат то вангую еще необходимость съемника шатунов. Звезд на кассете сколько? А то не понятно трещотка у тебя или кассета...

спереди 3 сзади 6

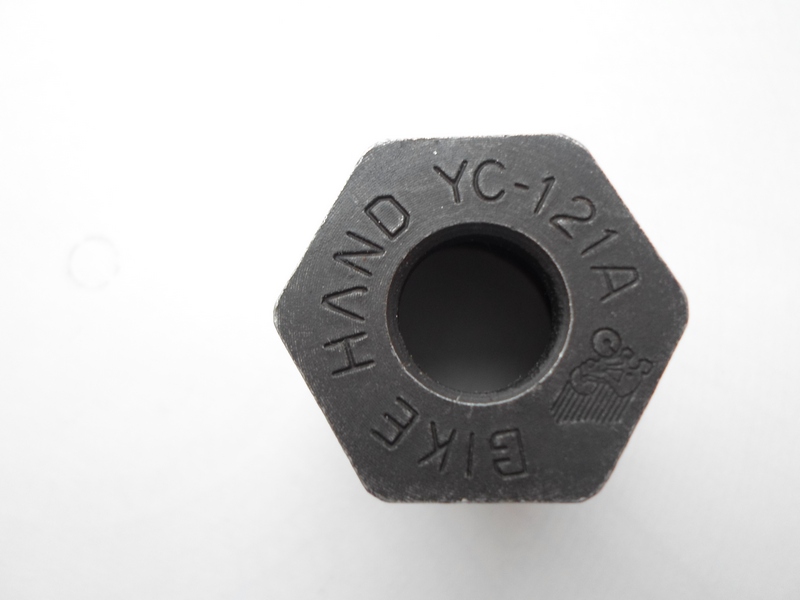

Ну раз шесть звезд..то тут нужно только это BikeHand YC-121A. Стоимость данного девайса порядка 120 рублей...Я бы рекомедовал его всеж приобресли....т.к.он универсальный и им можно снимать не только трещетки но и касеты(например для чистки) а так же для разборки велосипедной вилки.Еще этим же самым девайсом пользуюсь для снятия тормозного диска(при замене смазки в осях).

Ну раз шесть звезд..то тут нужно только это BikeHand YC-121A. Стоимость данного девайса порядка 120 рублей...Я бы рекомедовал его всеж приобресли....т.к.он универсальный и им можно снимать не только трещетки но и касеты(например для чистки) а так же для разборки велосипедной вилки.Еще этим же самым девайсом пользуюсь для снятия тормозного диска(при замене смазки в осях).

спасибо! на сколько я понял там еще ключ с хлыстиком из цепи нужен?!

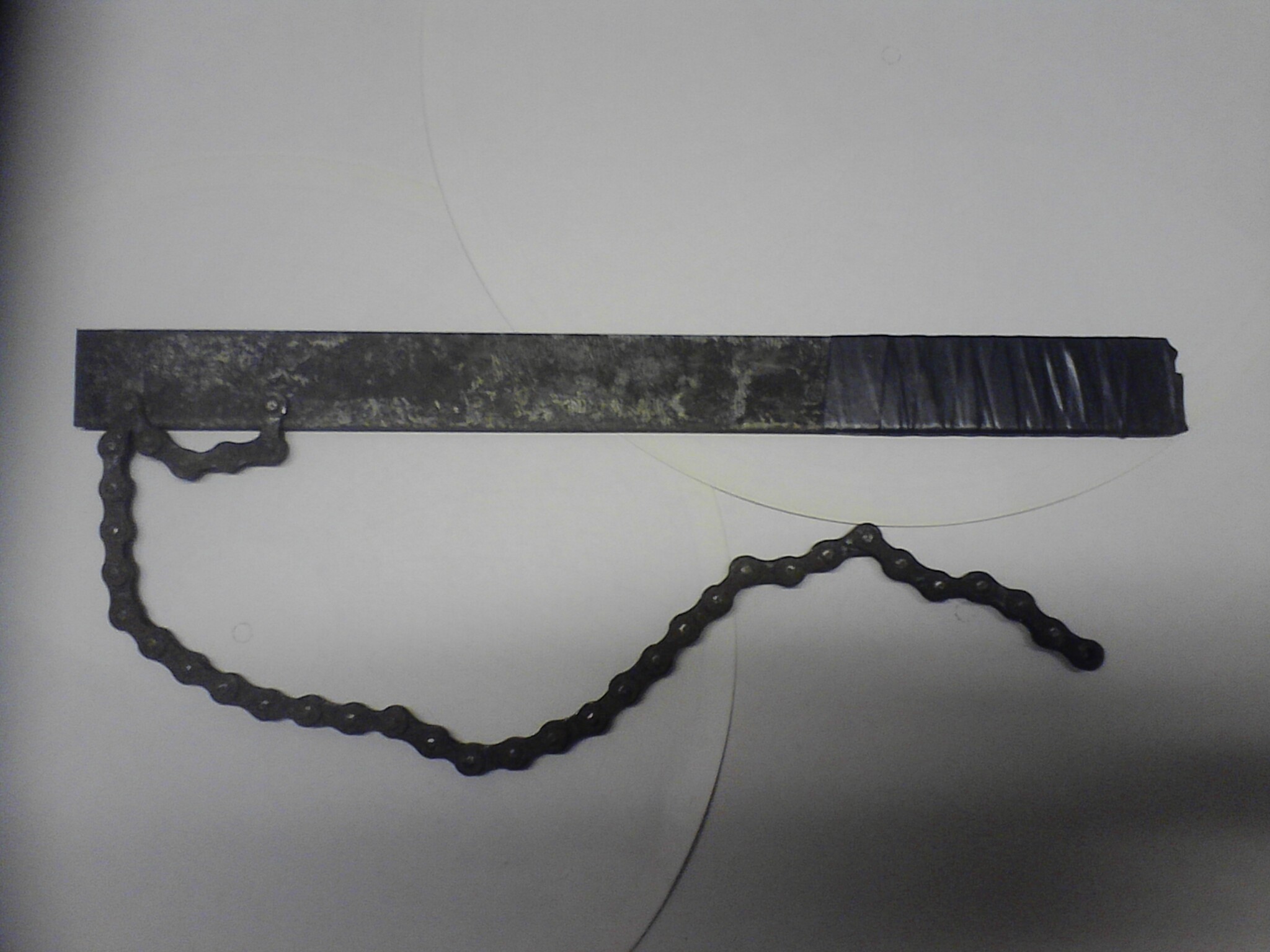

Да.вот он.Сделал за 7 минут из куска стальной полосы и части цепи советского велосипеда

Вложения

DIE нужный тебе инструмент обойдется в ~300р

Добавлено спустя 6 минут 7 секунд:
Re: Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!

.т.к.он универсальный и им можно снимать не только трещетки но и касеты(например для чистки)

съемник трещотки и съемник кассеты это два совершенно разных съемника.

Добавлено спустя 3 минуты 44 секунды:
кассета с трещоткой воттакое



Добавлено спустя 8 минут 35 секунд:
Re: Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!

спасибо! на сколько я понял там еще ключ с хлыстиком из цепи нужен?!

для трещотки ненужен, нужен для кассеты
и можно обойтись,

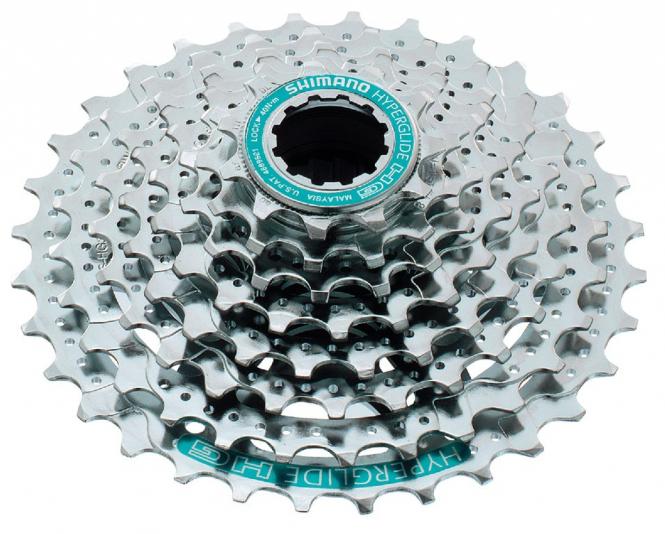

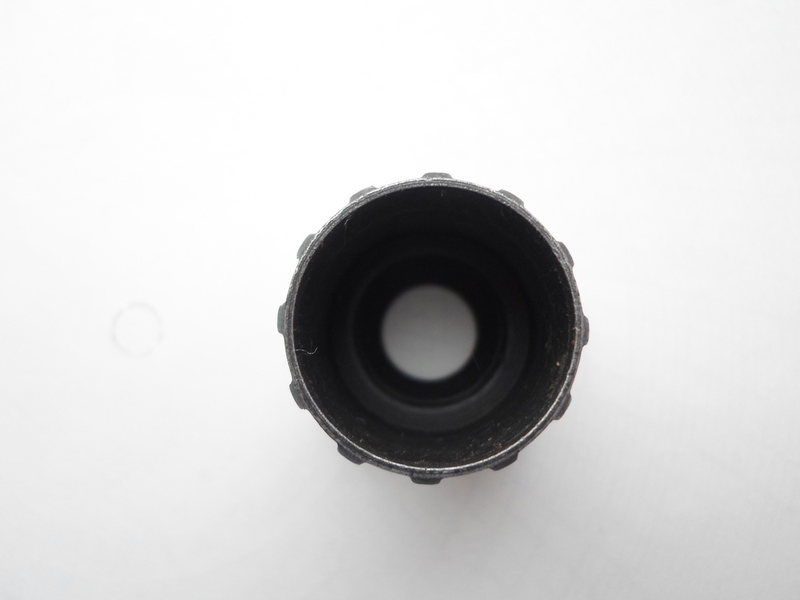

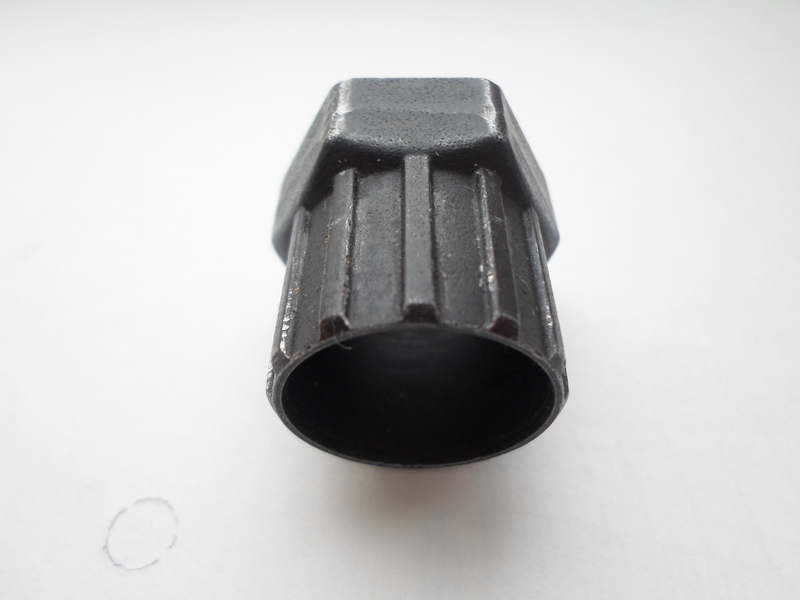

Кассета вот такая! а вот и сьемник в живую...Если присмотреться то шлицы совпадают.Проверено на личном опыте

Вложения

Проверено на личном опыте

нече что они диаметром отличаются??

Добавлено спустя 1 минуту 26 секунд:
Re: Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!
еще раз повторяю, кассета и кассета с трещеткой это две совершенно разные весчи

http://www.sheldonbrown.com/harris/images/freewheelnotk7.JPG

Вещи разные ,но инструмент один.Я остаюсь при своем мнении.
http://yandex.ru/video/search?text=как% ... 9L9xjNuUXI

DIE нужный тебе инструмент обойдется в ~300р

Добавлено спустя 6 минут 7 секунд:
Re: Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!

.т.к.он универсальный и им можно снимать не только трещетки но и касеты(например для чистки)

съемник трещотки и съемник кассеты это два совершенно разных съемника.

Добавлено спустя 3 минуты 44 секунды:
кассета с трещоткой воттакое



Добавлено спустя 8 минут 35 секунд:
Re: Самодельное крепление для сервиса или гаражный ХЭНДмэйд!!!

спасибо! на сколько я понял там еще ключ с хлыстиком из цепи нужен?!

для трещотки ненужен, нужен для кассеты
и можно обойтись,


очень похоже на то что у меня. я сам точно не знаю что именно мешает вытащить часть оси которая там застряла

Вещи разные ,но инструмент один.Я остаюсь при своем мнении.
http://yandex.ru/video/search?text=как% ... 9L9xjNuUXI

Там с пяток стандартов наберется, ежели чего.. И диаметр и шлицы, само собой, отличаются.
