Модернизация велокомпьютеров

zep » 20.02.2011, 19:23

Вычитал на одном сайте, сам не пробовал :) http://velorama.ru/articles/computers/cyclecomputer_modernization.phtml

Как то раз, прочитав про модернизацию компьютеров Vetta, я решил что и прочие велокомпьютеры можно немного «проапгрейдить».
Модернизация компьютера BBB BCP-01
BBB BCP-01

И не ошибся. В качестве подопытного кролика сегодня будет велокомп BBB BCP-01. Это самая младшая модель семейства BCP, ну и самая дешёвая. Вот её функции:
Текущая скорость
Расстояние
Одометр
Часы
Автоматическое сканирование.
Этапы модернизации

Внимание: вы должны понимать, что любые действия вы выполняете на свой страх и риск. Автор статьи не несёт ответственности, если после такой модернизации ваш велокомпьютер перестанет работать или потеряет товарный вид.

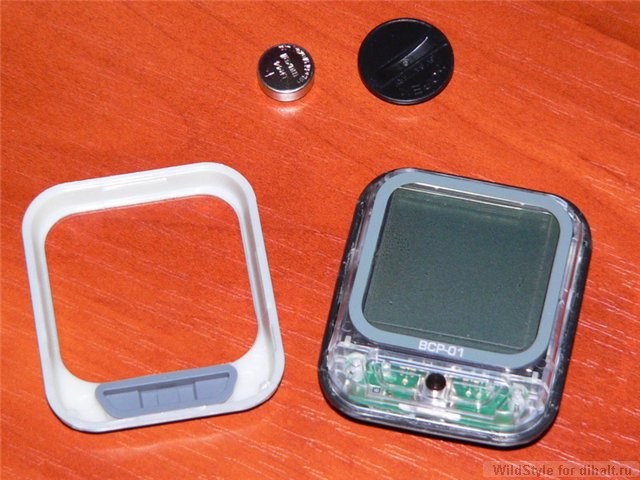

1. Вытаскиваем батарейку и острым ножом поддеваем и открываем верхнюю крышку. Чем аккуратнее вы будете, тем более привлекательный вид останется у велокомпьютера после модернизации. Крышка эта декоративная, так что вся основная работа дальше.
BBB BCP-01

2. Тем же ножом лезем дальше, аккуратно поддевая прозрачный корпус и отделяя его от задней крышки. Тут придётся приложить некоторые усилия, ибо корпус приклеен. Как оказывается, приклеен он не везде равномерно, поэтому открываться начинает с углов, и стоит только поддеть один из них — считайте дело сделано. Как открыли — выкручиваем 2 винта, и печатная плата у нас в руках.
BBB BCP-01

3. В отличие от Ветты, у BBB перемычки надо не запаивать, а наоборот — размыкать. Что, собственно, я и начал делать.
BBB BCP-01

Если убрать перемычку 3, то велокомп превращается в модель BBB-02. Добавляется:
Средняя скорость
Максимальная скорость
Время поездки

Если убрать перемычки 1 и 3, то велокомп превращается в модель BBB BCP-03. Ещё добавляется:
Общее время поездки
Указатели в виде стрелочек, показывающие превышение или снижение текущей скорости относительно средней.

Если же убрать все перемычки, то комп начинает показывать только часы, скорость и расстояние. Я выбрал самый “продвинутый” вариант, оставив замкнутой только перемычку 2.

Сборка происходит в обратном порядке, корпус превосходно склеивается дихлорэтаном или каким-нибудь клеем для моделей. Корпус стоит на часок поместить под груз, ибо контакты датчика подпружинены, и всё время норовят раскрыть корпус. После склейки корпуса одеваем декоративную панель и вставляем батарейку.

Вроде всё. Модернизация прошла успешно. Приятного катания.
Примечание

Таким же образом наверняка можно модернизировать и другой модельный ряд велокомпьютеров BBB: BCP-11W — BCP-13W.

Если есть желание, время и некоторый опыт, то можно куда-нибудь в корпус запихнуть 1−2 светодиода/лампочки и кнопку и наслаждаться показаниями свежеобновлённого велокомпьютера в тёмное время суток.

Из Cateye CAT-5 делаем CAT-8

Оказалось, что здесь не всё так очевидно, как с перемычками ВВВ, но добрые люди в интернете плюс «метод тыка» решили ход дела в мою пользу. Как разбирать велокомп писать небуду, там всё понятно.
Cateye CAT-5

После того, как велокомп разобрали, извлекли плату — надо найти на ней два резистора. Какие именно — показано на картинке. У вас может быть не два резитора, а впаян только один, встречается и такой вариант. Берём паяльник и аккуратно выпаиваем ненужные резиторы. После этой операции в велокомпе будут доступны все функции.
Последний раз редактировалось zep 15.03.2011, 22:23, всего редактировалось 1 раз.

Re: Модернизация велокомпьютеров

pioneer » 14.03.2011, 21:22

Подтвержаю, все именно так и работает. Более крутые модели велокопмов зачастую получаются сменой перемычек. Но первоисточник все-таки следует указать. А то нехорошо получается.

Re: Модернизация велокомпьютеров

zep » 15.03.2011, 22:23

добавил ссылку

Re: Модернизация велокомпьютеров

Lelik » 01.05.2012, 23:46

хах... класс!!! у меня велокомпьютер dc4 s поддерживал только четыре функции (пробег за поездку, общий пробег, время и скорость). после того как я перерезал одну дорожку, там всего сколько нового по появлялось, как минимум в два раза больше функций. Автору за идею спасибо, а то я было думал менять компьютер который стоит как минимум в два раза больше с данными функциями.

Re: Модернизация велокомпьютеров

Миша » 25.05.2013, 19:33

, а поподробней на счет Dc4 можно узнать . Спасибо

Re: Модернизация велокомпьютеров

Миша » 08.06.2013, 21:24

у Dc4 - убрать паяльником перемычку с цифрой 1. получаешь к основным функциям - максималиную скорость, среднюю скорость, время в пути и 2 профиля.

Re: Модернизация велокомпьютеров

WWolf » 10.06.2013, 15:31

as-4000 кто нить ковырял? :)

MH100181 » 06.09.2013, 16:45

zep \$m[1]:Из Cateye CAT-5 делаем CAT-8

В сети подобного накопипастено валом, а что отломать/отпилить в Cateye CAT-5 ver 510
для апгрейда до восьмой версии?
Вложения

Lelik » 14.03.2015, 21:18

Миша » 08 Jun 2013, 22:24 \$m[1]:у Dc4 - убрать паяльником перемычку с цифрой 1. получаешь к основным функциям - максималиную скорость, среднюю скорость, время в пути и 2 профиля.

и сравнение со средней скоростью, т.е. показывает текущая скорость выше средней или ниже, прикольная функция

Re: Модернизация велокомпьютеров

Тёмыч » 14.03.2015, 22:56

А этот можно как-нибудь переделать? Велокомпьютер Cateye VELO WIRELESS Plus CC-VT210W black (2013)
http://www.10ballov.ru/bikespares/velok ... 32903.html

Re: Модернизация велокомпьютеров

Пушной звер » 14.03.2015, 23:13

Тёмыч а чего тебе в нем нехватает? )))

Тёмыч » 14.03.2015, 23:24

Термометра.
На сигме 1200 он был. Весьма удобная функция
Последний раз редактировалось Тёмыч 14.03.2015, 23:47, всего редактировалось 1 раз.

Lelik » 14.04.2015, 23:24

Приветствую Вас друзья, подготовил небольшую статью как модернизировать велокомпьютер B'TWIN Счетчик DC 4S - проводной, купленный в декатлоне за 600 деревянных.
Изначально в компьютере четыре функции: текущая скорость, суточный пробег, общий пробег и часы
Разбираем:
Паяльником размыкаем перемычку с цифровой "1"
Собираем все в обратном порядке и имеем к четырем функциям ещё плюс средняя скорость, сравнение текущей скорости со средней, время в пути, максимальная скорость за поездку и два профиля
Довелось потестить четыре велокомпьютера и этот мне чем понравился, что при замене батарейки, общий пробег который был до этого, можно вбить вручную, нежели с нуля опять начинать счёт, чего небыло на других компах. Надеюсь кому-то статья поможет, всем удачи и больших достижений. Пока.
Последний раз редактировалось Lelik 14.04.2015, 23:39, всего редактировалось 2 раз(а).

Triton7044 » 27.06.2015, 16:22

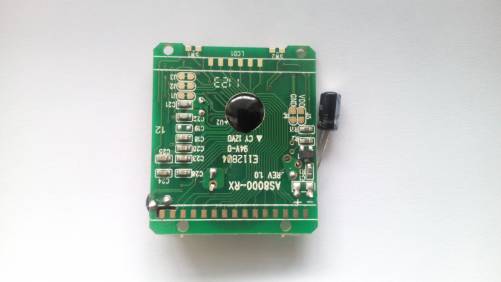

Всем привет. Попался мне велокомпьютер ASSIZE 8000, он беспроводной. В наличии только сам велокомпьютер! Датчиков к нему нет вообще. Теперь вопрос, можно ли его переделать в проводной? А точнее куда можно подпаять проводки с герконом. что бы он начал счет?
Вложения

Re: Модернизация велокомпьютеров

Пушной звер » 27.06.2015, 20:47

Triton7044 свинтил у когото чтоле??

xterm » 19.08.2015, 12:44

Garmin Etrex 10, памяти 8 с чем-то мб. Попросили загрузить растровую(!) карту края. Посмеялся, стал искать векторную. Нашел, >50Мб. Шансов загрузить я так понимаю нет? Есть ли возможность увеличить память этого мегагаджета?
Последний раз редактировалось xterm 19.08.2015, 12:44, всего редактировалось 1 раз.

Re: Модернизация велокомпьютеров

sferon » 19.08.2015, 13:16

xterm
Память увеличить никак, а загрузить векторную карту можно. Кусочек от 3-5 мег. нужного района, области.У меня примерно получается квадрат 200x200 км.

Re: Модернизация велокомпьютеров

xterm » 19.08.2015, 13:35

Sferon, спасибо за ответ. Кусочек я бы загрузил, если бы этого было достаточно. Требуют, стучат ногами, что нужен весь край :jokingly:
Последний раз редактировалось xterm 19.08.2015, 13:36, всего редактировалось 1 раз.

Re: Модернизация велокомпьютеров

WWolf » 19.08.2015, 13:44

детализацию векторной карты понизить попробуй...

Re: Модернизация велокомпьютеров

sferon » 19.08.2015, 13:46

В принципе край получится, но не остаётся места для служебной инфы, треков и т.д.

xterm » 20.08.2015, 12:27

В общем в этот сраный гармин влез наш край в векторе, карта от проекта OSM, без двух районов края, в ужатом виде без названий улиц/, номеров домов и.т.п. Осталось около 2 Мб. В общем очень полезное устройство :-D
